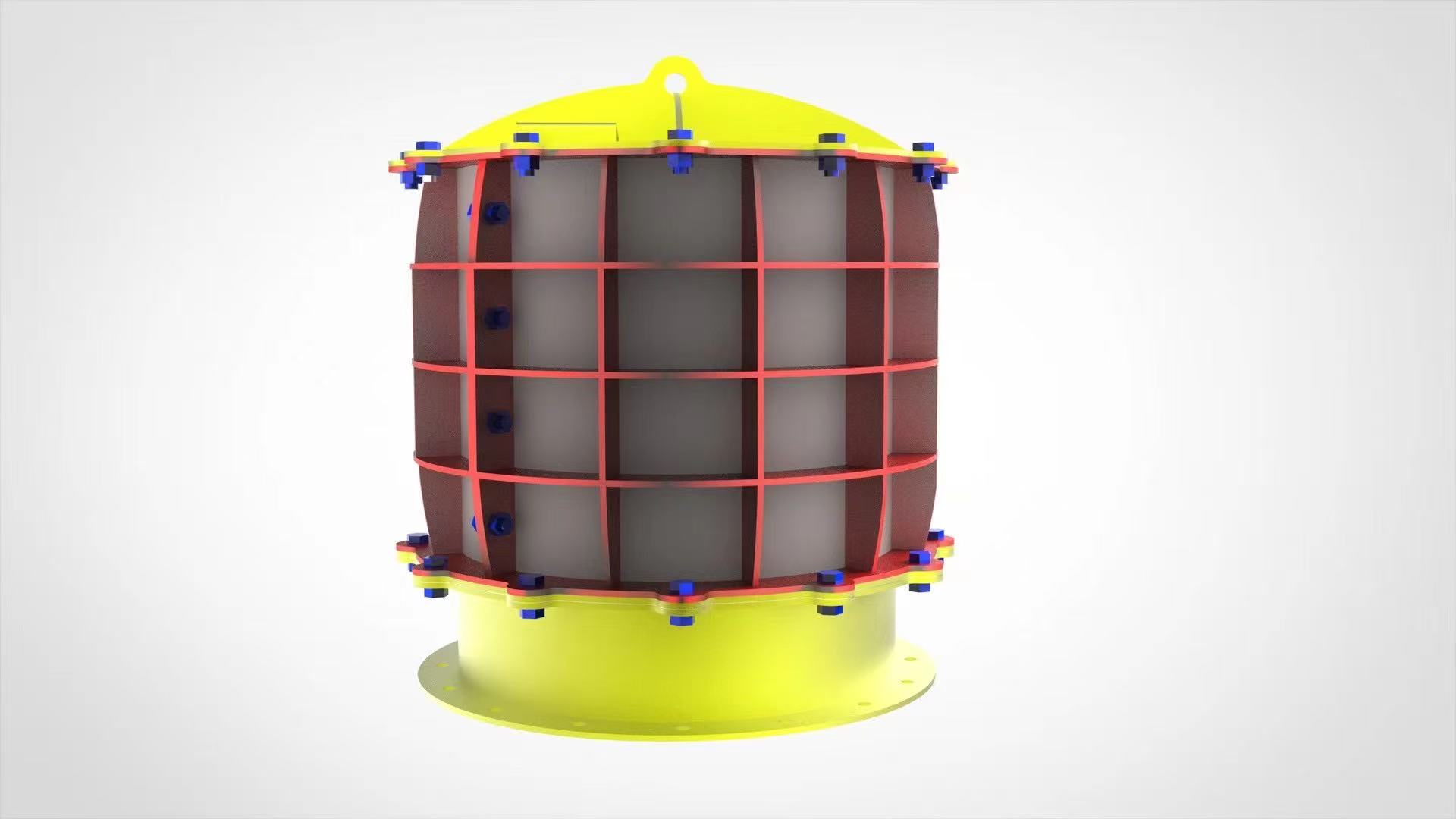

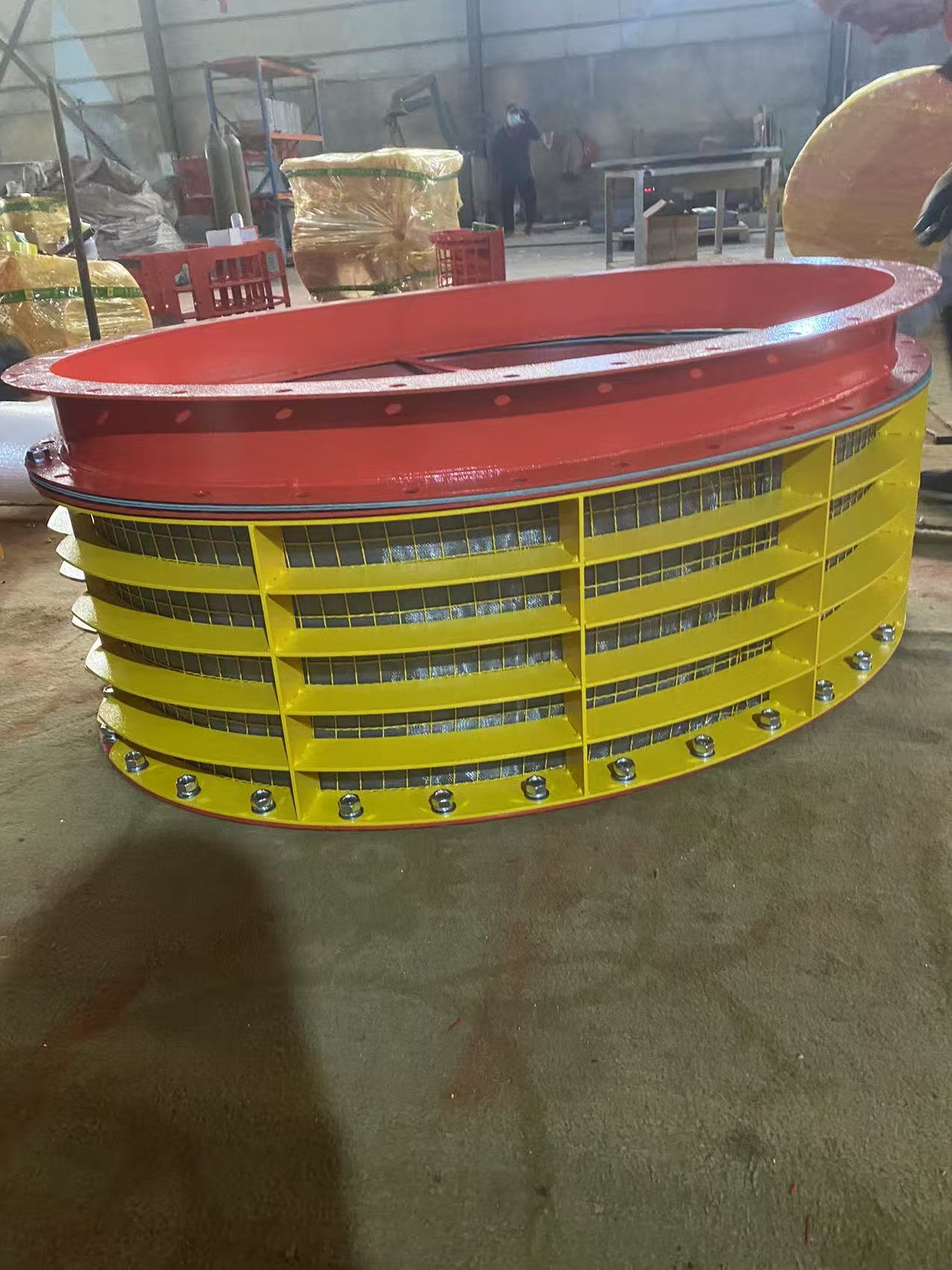

Évent d'explosion sans flamme standard

Aperçu
L'évent sans flamme standard offre une solution sûre pour la protection contre les explosions là où les évents ouverts classiques présentent un risque. Il permet une évacuation rapide de la pression d'explosion, tandis que sa matrice d'extinction intégrée refroidit instantanément le front de flamme et les particules solides en combustion, ne produisant qu'un nuage de gaz froid et ininflammable. Ceci permet une installation en intérieur et protège le personnel et les équipements adjacents des effets directs d'une explosion.

Caractéristiques et avantages

• Sécurité pour le personnel et le matériel :Élimine le jet de flamme dangereux et l'onde de pression d'une ventilation ouverte, permettant une installation dans ou à proximité des zones de travail.

• Prévention des explosions secondaires :Contient des matières combustibles, empêchant l'inflammation de l'atmosphère environnante.

• Protection de l'environnement :Permet de capturer une part importante des poussières évacuées, réduisant ainsi les pertes de produit et l'impact environnemental.

• Maintient l'intégrité du processus :Contrairement à un disque rompu, le boîtier reste intact après la purge, ce qui contribue à contenir les matières du procédé après l'incident.

Comment ça marche

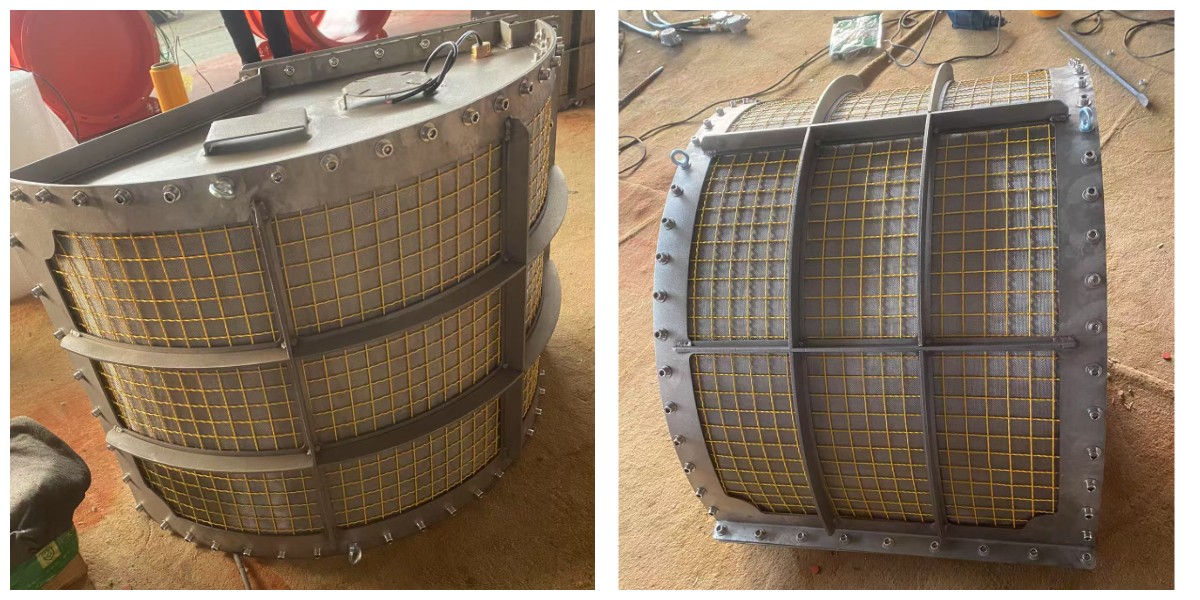

Lors d'une explosion interne de poussières, la pression provoque la rupture du panneau de rupture (souvent une fine membrane) de l'enceinte protégée. La boule de feu, en se dilatant, pénètre dans le boîtier du dispositif d'évacuation. Elle est forcée de traverser plusieurs couches de treillis en acier inoxydable, qui agissent comme un dissipateur thermique efficace. Le treillis refroidit rapidement les gaz et les particules en dessous de leur température d'inflammation, éteignant ainsi la flamme avant que quoi que ce soit ne sorte du dispositif.

Spécifications (descriptives)
Disponible pour les ouvertures de ventilation standard rondes ou rectangulaires.Tailles :Généralement de DN 200 à DN 600 (ou équivalent rectangulaire).Pression de conception (logement) :Convient pour contenir les forces d'évacuation.Élément d'extinction :Cartouche à mailles modulaires facilement remplaçable.Options du panneau d'éclatement :Divers matériaux (par exemple, graphite, métal) avec des pressions d'éclatement spécifiées (Pstat). La sélection nécessite la connaissance deKst, Pmax, Pred, etfacteurs de localisation.

Questions et réponses
Q : Quelles sont les exigences en matière de maintenance après une explosion ?
A : La cartouche de treillis d'extinction est à usage unique. Après utilisation, elle doit être remplacée avec le panneau de protection contre les éclatements. Le boîtier est généralement réutilisable après inspection.

Q : La grille crée-t-elle une contre-pression importante, affectant l'efficacité de la ventilation ?
A : Le dispositif est conçu pour présenter une faible résistance à l'écoulement (faible facteur K). Son dimensionnement et sa sélection s'appuient sur des équations spécifiques issues de normes telles que la NFPA 68, qui prennent en compte sa présence afin de garantir que la pression d'explosion réduite (Pred) du récipient protégé reste dans les limites de sécurité.

Q : Peut-il être utilisé pour des mélanges hybrides (poussière + gaz) ?
A : Le modèle standard est optimisé pour les poussières. Pour les mélanges hybrides, une unité spécialement conçue ou validée (voir pièce 3) est nécessaire pour gérer la cinétique de combustion plus rapide des gaz.
