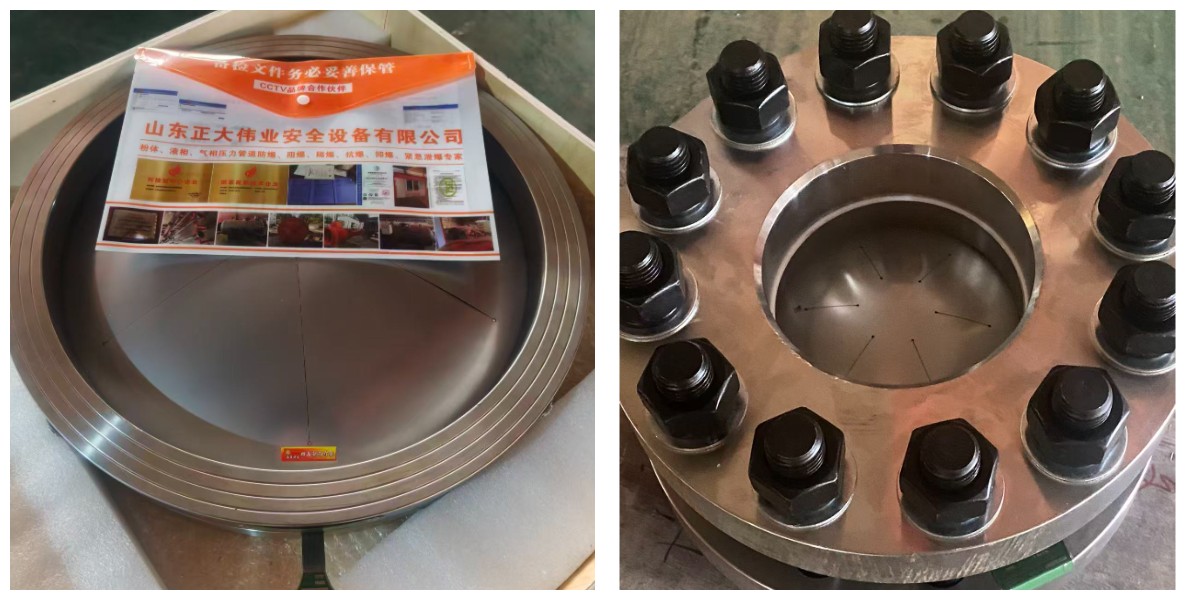

Ensemble de disque de rupture à action directe en ligne
Modèle du produit : ZD-015 (Pièce de bobine compacte)
Conception : Conception intégrée où le disque de rupture est pré-assemblé en une courte bobine.
Caractéristique principale : Longueur face à face extrêmement courte, permettant un gain d'espace et de poids dans les équipements montés sur patins.
Installation : Se fixe directement entre les brides de canalisation standard. Aucun support séparé n'est nécessaire.
Plage de pression : 1 barg à 40 barg.
Utilisation typique : Ensembles montés sur patins, panneaux d'instrumentation, équipements mobiles et applications de modernisation à espace restreint.
Aperçu
Dans les châssis modulaires, les abris d'analyseurs et les unités de traitement mobiles, l'espace et le poids sont des facteurs critiques. Le système traditionnel à deux brides peut s'avérer encombrant. Notre système compact en ligne résout ce problème en intégrant le disque de rupture dans un tube de longueur minimale. Cette conception monobloc réduit l'encombrement à l'installation, minimise les risques de fuite (un seul jeu de joints) et simplifie l'approvisionnement et le stockage. Livré pré-assemblé et testé, il est prêt à être boulonné directement sur votre ligne.
Caractéristiques et avantages
Gain de place :La longueur face à face peut être égale ou inférieure à 50 % de celle d'un montage standard à deux brides.
Installation simplifiée :Un seul composant à manipuler, aligner et serrer au couple, réduisant ainsi le temps d'installation et les risques d'erreur.
Poids réduit :Moins de matériaux que des brides et des supports séparés, un avantage pour la conception des patins.
Réduction des voies de fuite :Élimine l'interface de joint entre un support séparé et la bride de la canalisation.
Comment ça marche

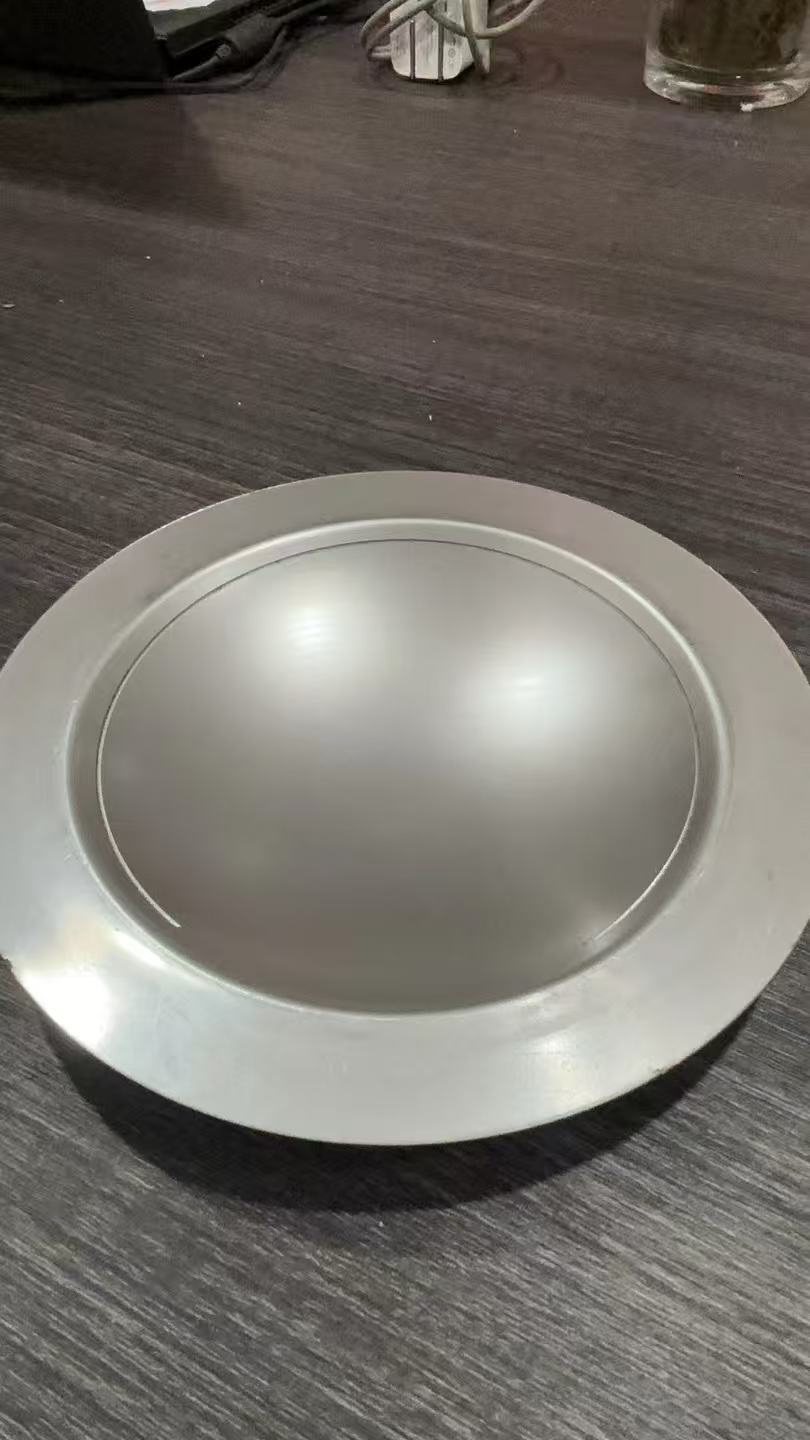

Le disque de rupture est scellé hermétiquement dans une cartouche exclusive, soudée ou intégrée à un court tronçon de tuyauterie. Cette cartouche est conçue pour s'adapter aux brides standard ANSI ou DIN. Lorsque la pression du système dépasse la pression d'éclatement, le disque se rompt à l'intérieur de la cartouche et le fluide libéré s'écoule par le tronçon intégré.
Spécifications (descriptives)
Disponible pour les tailles de lignes d'instruments courantes : DN15, DN20, DN25, DN40 et DN50. Standardlongueurs face à facepeuvent atteindre une longueur minimale de 50 mm pour DN15.Pressions d'éclatement couvrent les besoins typiques en air comprimé et en gaz de procédé, de 2 à 25 barg. Le matériau des tronçons est généralement acier au carbone avec revêtement anticorrosionouacier inoxydable 304/316Les valeurs nominales des brides correspondent aux spécifications courantes des patins (par exemple, ANSI 150# ou PN16). Le disque interne est de type standard à actionnement avant.
Questions et réponses
Q : Comment remplacer le disque de rupture dans cet ensemble ?
UN:L'ensemble compact est à usage unique. Après activation, la bobine entière est remplacée. L'avantage ? Un changement rapide : il suffit de dévisser l'ancienne unité et de visser la nouvelle, préalablement testée.
Q : La pression d'éclatement est-elle aussi précise que celle d'un disque standard ?
UN:Oui. La cartouche à disque intégrée est fabriquée et calibrée selon les mêmes normes rigoureuses que nos disques autonomes. L'ensemble est testé en tant qu'unité complète.
Q : Peut-on l'utiliser pour le service de liquides ?
UN: Oui, à condition que le type de disque sélectionné (à action directe, pré-entaillé) soit adapté aux fluides liquides. La conception compacte elle-même ne limite pas le type de fluide.
À propos de ZD Sécurité
Nous privilégions la praticité. Nos ensembles compacts témoignent de notre compréhension de la conception moderne et modulaire des installations industrielles, assurant une protection essentielle tout en optimisant l'espace précieux disponible dans vos châssis et emballages.
