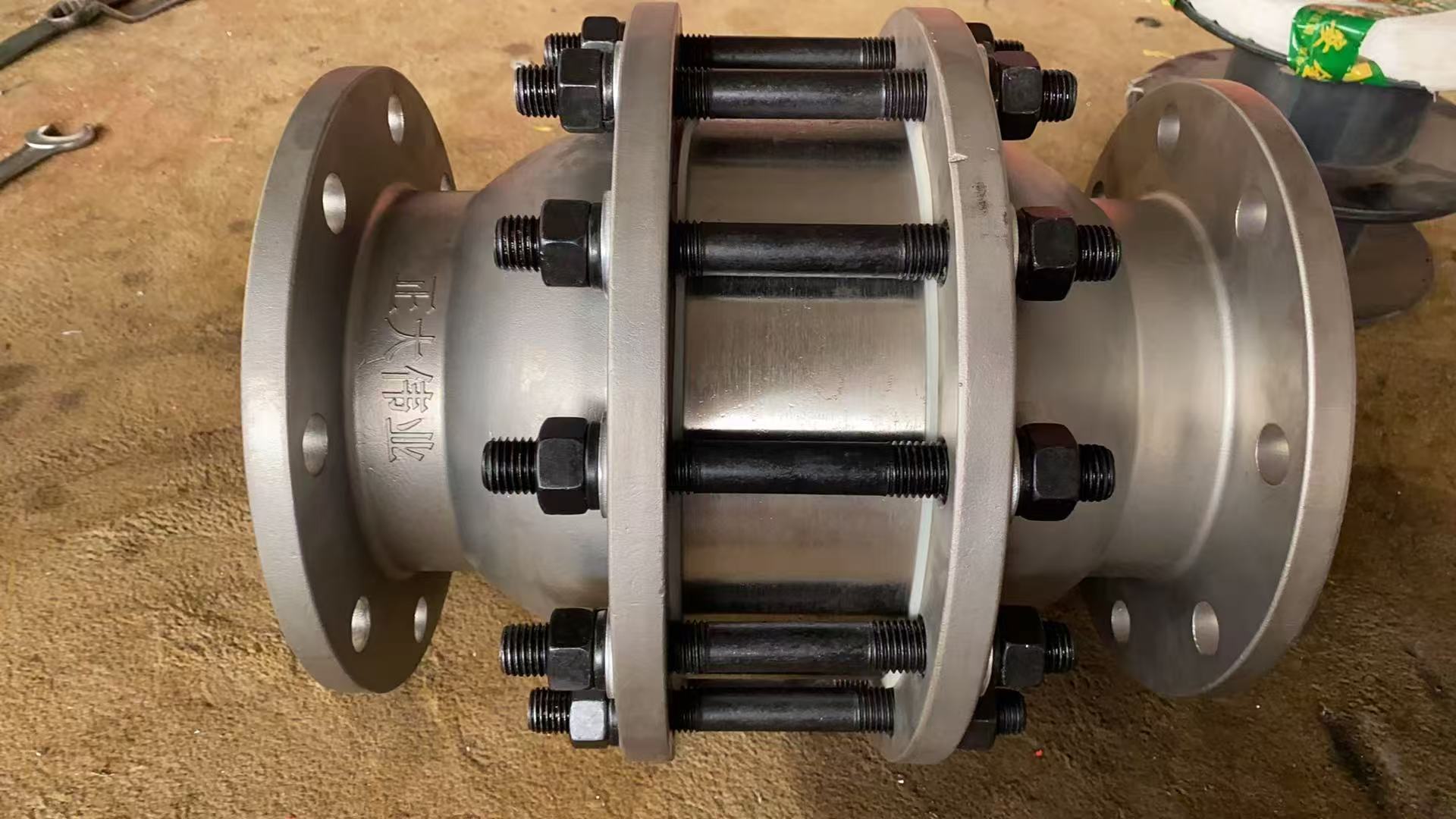

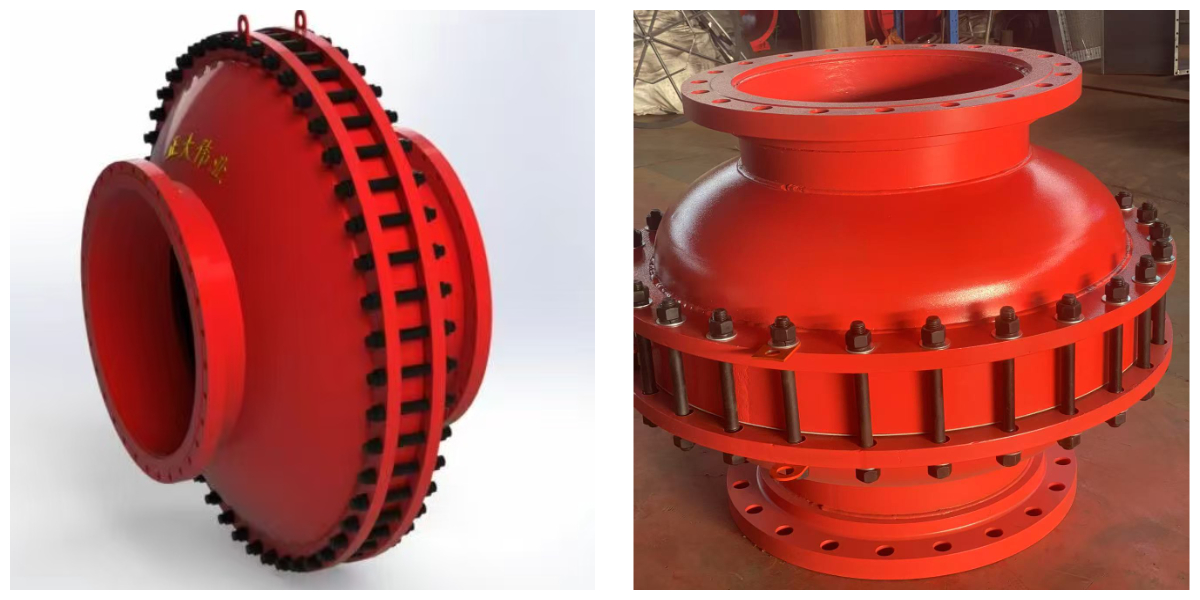

Pare-flammes de déflagration
Modèle de produit : ZD-FA13 (Pré-volume / Chambre protégée)
Type : Pare-flammes de fin de ligne ou en ligne avec chambre d'expansion intégrée
Matériau : Boîtier : Acier au carbone ou acier inoxydable. Comprend une chambre élargie en amont de l’élément chauffant.
Caractéristique principale : Une chambre de pré-volume intégrée protège l'élément pare-flammes contre l'exposition directe aux projections de liquide, la corrosion due aux vapeurs humides et les dommages causés par les débris de tuyauterie.
Principe : La chambre permet une réduction de la vitesse, une diminution de la vitesse du liquide et un amortissement des ondes de pression avant que les gaz n'atteignent l'élément sensible.
Utilisation typique : Évents de réservoirs susceptibles de débordement ou d’entraînement de liquide, conduites d’évacuation provenant de procédés avec des flux de gaz erratiques ou « impurs », et comme amélioration générale de la fiabilité des points d’évacuation critiques.
Aperçu
Dans de nombreuses applications de ventilation, l'élément pare-flammes est monté directement dans la conduite, ce qui le rend vulnérable. Le pare-flammes à pré-volume protégé ajoute une couche de protection simple mais très efficace : une chambre d'expansion conçue en amont de l'élément. Cette chambre remplit de multiples fonctions protectrices : elle sert de mini-récipient pour les projections de liquide, permet aux particules de se déposer, réduit la vitesse des gaz (et donc le potentiel érosif) et contribue à amortir les fluctuations de pression. Cette conception améliore considérablement la fiabilité et la durée de vie de l'élément pare-flammes, notamment dans les applications difficiles ou moins prévisibles.
Caractéristiques et avantages
Protection des éléments :Protège la matrice de refroidissement critique contre les impacts directs des liquides, de la glace, des morceaux d'hydrates ou des dépôts de pipeline.
Performances améliorées :En fournissant à l'élément un flux de gaz plus calme, plus sec et plus propre, son efficacité d'extinction de flamme est maintenue et la chute de pression reste stable.
Réduit le risque de bouchage :Permet la séparation des liquides et des solides entraînés qui pourraient autrement encrasser rapidement un élément filtrant standard intégré à la canalisation.
Polyvalent et robuste :Une solution pratique pour améliorer la protection des évents existants ou pour spécifier les nouvelles installations où les conditions du cours d'eau peuvent varier.
Comment ça marche
Les vapeurs du procédé pénètrent dans la préchambre élargie. La vitesse d'écoulement y chute brutalement. Sous l'effet de la gravité, les gouttelettes de liquide et les particules lourdes se déposent au fond de la chambre (qui peut comporter un drain). Les vapeurs sont ensuite déviées et traversent l'élément coupe-flammes, monté à la sortie de la chambre. Le volume de cette dernière offre également une zone tampon capable d'absorber les légères variations de pression sans solliciter excessivement l'élément.
Spécifications (descriptives)
L'unité se caractérise par sonvolume de la préchambre, dont le dimensionnement est basé sur le diamètre de la conduite et la charge liquide potentielle (par exemple, 10 à 20 fois le volume de la conduite). Standardraccords de tuyaux allent deDN50 à DN200L'appareil est globalement plus grand et plus lourd qu'un parafoudre en ligne standard.chambrecomprend unraccordement de vidange(Pont NPT ½ ou ¾). L'intégréélément pare-flammesIl s'agit d'un type certifié standard. Les matériaux répondent aux exigences du processus (CS, SS).
Questions et réponses
Q : Est-ce un substitut à un véritable tambour d'intonation ?
UN:Non. C'est undispositif de protection supplémentairePour les flux présentant des quantités importantes de liquide, un séparateur de liquide primaire (séparateur à décantation) doit être installé en amont. Cet appareil assure une protection secondaire et prévient les perturbations imprévues ou les entraînements de liquide mineurs.
Q : Comment l'entretenir ?
UN:L'entretien consiste à vidanger périodiquement le liquide accumulé dans le bac de récupération de la chambre et à inspecter/nettoyer l'élément coupe-flammes. La fréquence dépend du service. La conception de la chambre facilite l'inspection visuelle de l'entrée de l'élément.
Q : Peut-on l'utiliser dans des climats glacials ?
UN:Si le liquide évacué risque de geler, la chambre et la conduite d'évacuation doivent être isolées et calorifugées pour rester fonctionnelles. Dans le cas contraire, la glace risque d'obstruer la chambre.
Q : Le volume initial a-t-il une incidence sur la certification d'arrêt de flamme ?
UN:L'appareil est testé et certifié en tant qu'ensemble complet (chambre + élément). La chambre fait partie intégrante de la conception certifiée. Elle n'affecte pas négativement les performances ; dans certains cas, elle peut même les améliorer en optimisant le flux.
À propos de ZD Sécurité
Nous privilégions la durabilité et la fiabilité. Le parafoudre à protection pré-calibrée témoigne d'une ingénierie pratique, intégrant une fonctionnalité simple mais extrêmement efficace qui améliore considérablement la robustesse opérationnelle d'un dispositif de sécurité essentiel dans des conditions d'utilisation exigeantes.
