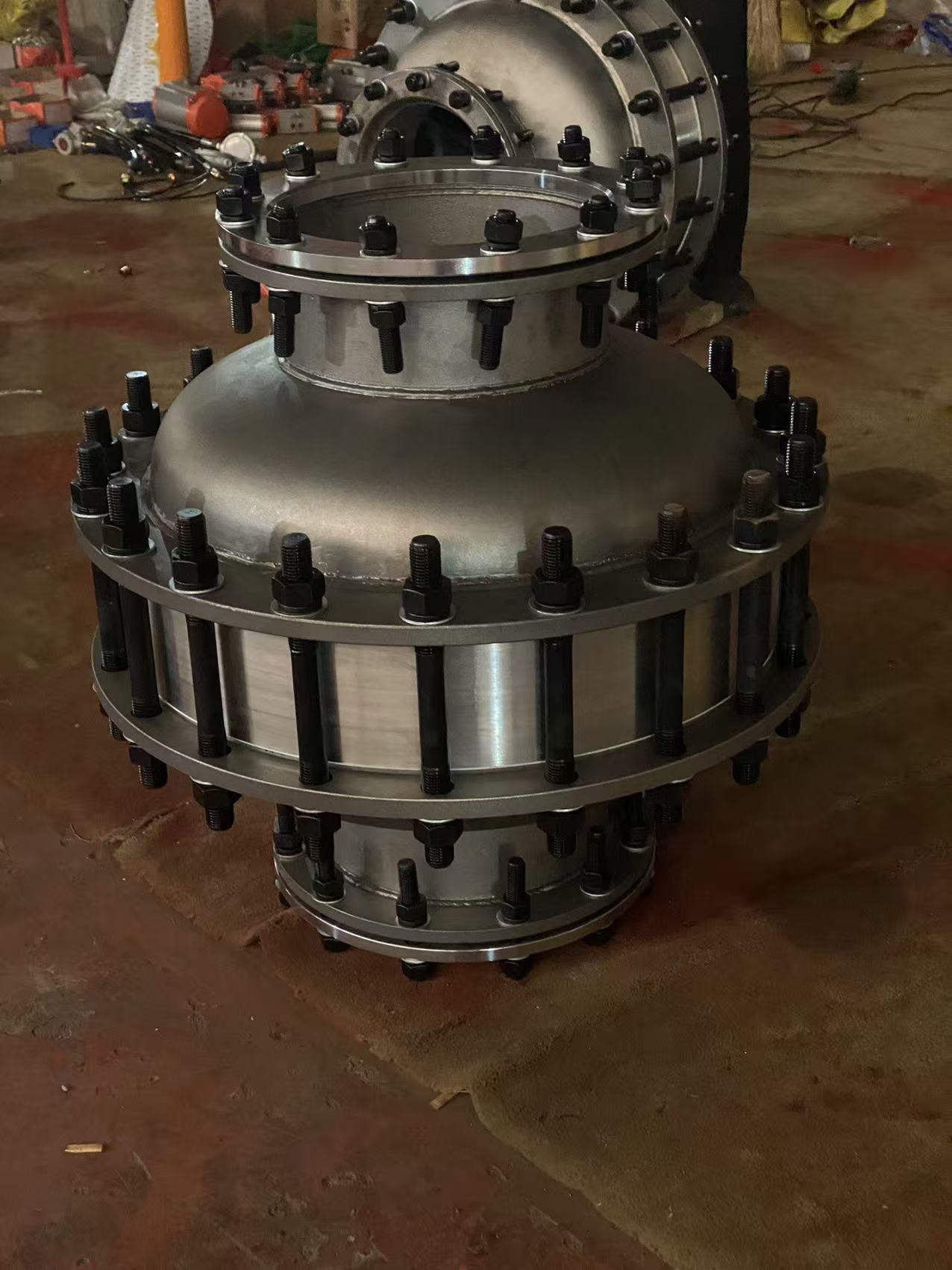

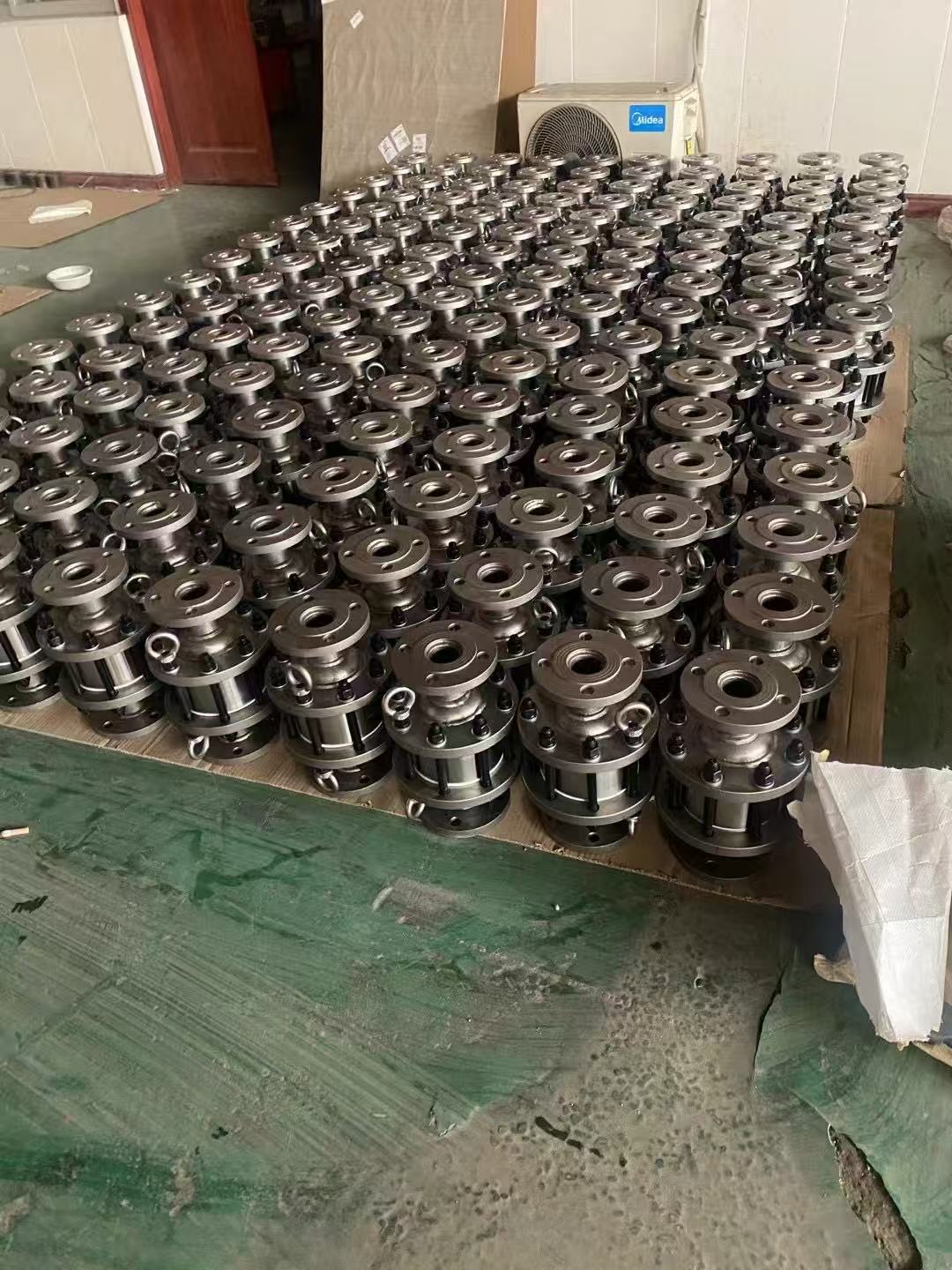

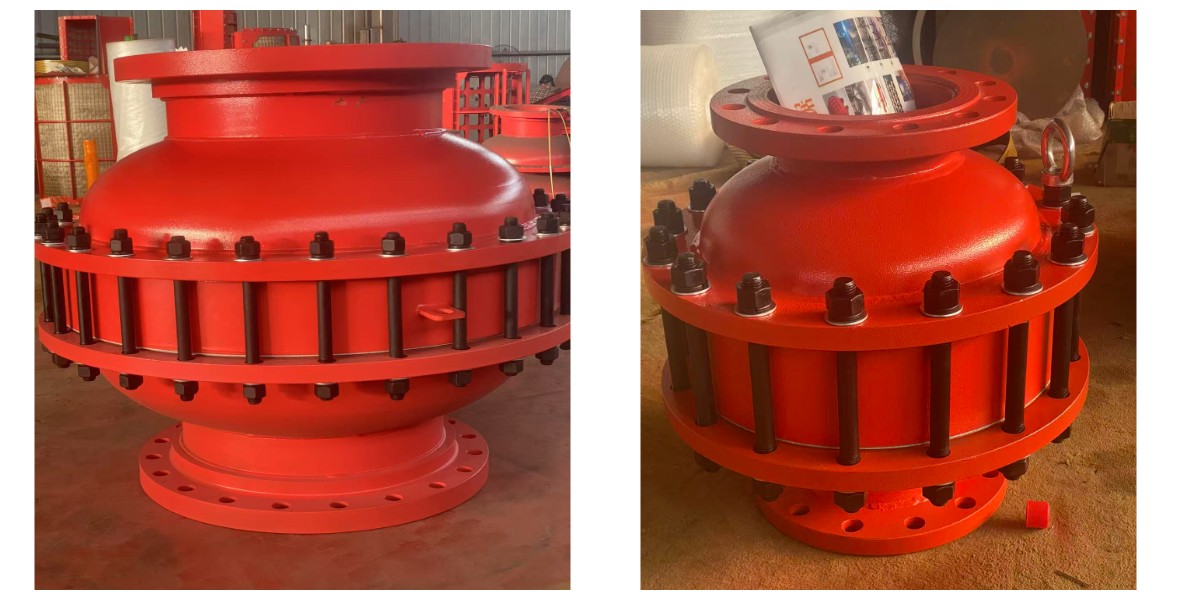

Pare-flammes à hydrogène

Aperçu

Pour les applications de pipelines les plus critiques, le recours à une seule barrière passive peut s'avérer insuffisant du point de vue des risques. Ce système hybride combine les avantages des deux technologies. La première ligne de défense est un pare-flammes robuste qui étouffe la flamme supersonique et absorbe l'onde de choc. Immédiatement en aval, une vanne d'isolement à action rapide est installée. Dès la détection de l'explosion (par des capteurs de pression), cette vanne se ferme brutalement.aprèsLa flamme a été éteinte, assurant ainsi une étanchéité mécanique parfaite. Ceci garantit que même en cas de défaillance du parafoudre, ou pour empêcher toute fuite de gaz ultérieure, la conduite est totalement isolée.

Caractéristiques et avantages

• Sécurité multicouche (passive + active) : Répond aux exigences les plus élevées en matière de niveau d'intégrité de sécurité (SIL) grâce à la redondance et à la diversité des technologies.

• Isolement positif après l'événement : La vanne garantit qu'aucun autre gaz inflammable ne peut alimenter un incendie potentiel ou permettre un réallumage en aval.

• Protège les équipements en aval :Garantit qu'aucune onde de pression, aucun gaz chaud ni aucune braise incandescente n'atteigne les équipements sensibles tels que les compresseurs ou les épurateurs.

• Arrêt systématique : Le signal de fermeture de vanne peut être utilisé pour déclencher une séquence d’arrêt complète de l’unité de traitement.

Comment ça marche

1. Une explosion se déclenche et se transforme en détonation qui se propage le long du pipeline.

2. L'onde de choc et le front de flammes de tête ont frappé leélément pare-détonateur. L'onde de choc passe (le boîtier la contient) et la flamme s'éteint.

3. Des capteurs de pression situés sur le boîtier détectent l'événement et envoient un signal auactionneur de la vanne d'isolement.

4. En quelques millisecondes, la vanne d'isolement se ferme, coupant physiquement la connexion du pipeline.

5. Le système est désormais hors d'atteinte : la flamme est éteinte et l'alimentation en combustible est coupée.

Spécifications (descriptives)

Le système est conçu sur mesure pour les dimensions des tuyaux DN100 à DN300. Lepare-détonateur est évalué pour les conditions spécifiques de démarrage du gaz et des conduites. Le vanne d'isolementa un temps de fermeture de< 100 ms. Lesystème d'actionnementest généralementpneumatique avec rappel par ressortoupyrotechniquepour une réponse optimale, avec alimentations de secours. Le système comprend unPanneau de contrôlepour les tests, l'indication d'état et l'intégration avec le système DCS/ESD de l'usine. Tous les composants sont dotés des dispositifs pertinents.ATEX/IECExcertifications pour les zones dangereuses.

Questions et réponses

Q : Pourquoi la vanne est-elle installée en aval du parafoudre et non en amont ?
UN:Son installation en aval protège la vanne elle-même de la pleine force de la détonation. Le dispositif absorbe le choc et étouffe la flamme, permettant ainsi l'utilisation d'une vanne plus légère et plus rapide. L'installer en amont nécessiterait une vanne conçue pour résister à une détonation, ce qui est impraticable.

Q : Que se passe-t-il si le capteur de pression ne détecte pas l'événement ?
UN:La redondance est essentielle. On utilise généralement plusieurs capteurs (par exemple, une logique de vote à deux sur trois). Certains systèmes comportent également un déclencheur mécanique sur la vanne elle-même, en dernier recours.

Q : Le système est-il réutilisable après un événement ?
UN:LeL'élément pare-détonation doit être inspecté et probablement remplacé.après un événement de détonation confirmé, conformément à la procédure standard.vanne d'isolementpeut généralement êtreréinitialisé et réarméaprès inspection, à condition qu'il n'ait pas été endommagé par une quelconque impulsion de pression résiduelle.

Q : Quels sont les délais et les coûts d’un tel système ?
UN:Les délais de livraison sont longs (6 à 12 mois) en raison de la conception sur mesure, de la certification et des essais. Le coût est nettement supérieur à celui d'un parafoudre ou d'une vanne autonome, ce qui reflète l'intégration du système et ses hautes performances en matière de sécurité.
