Résistance à la flamme

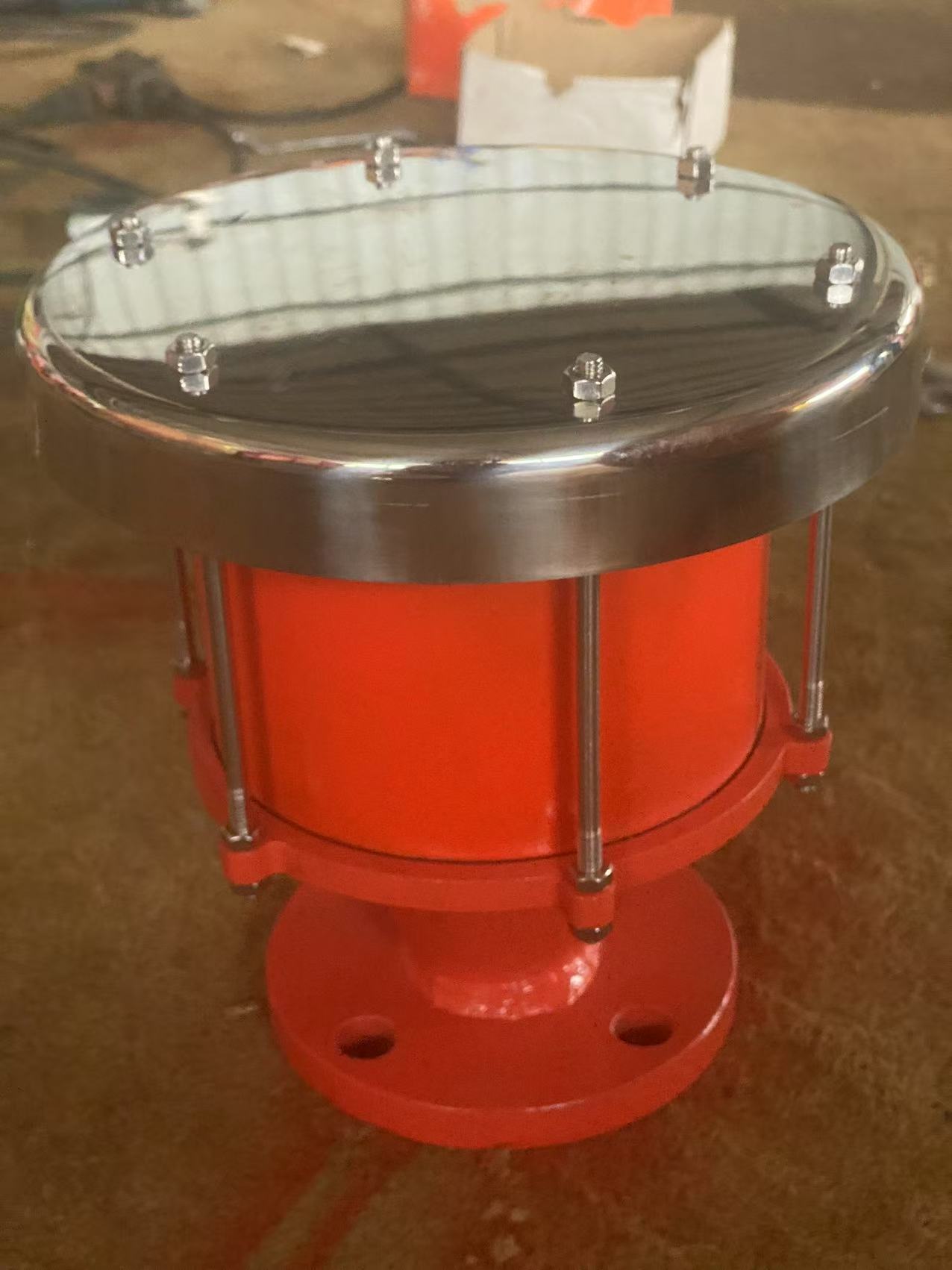

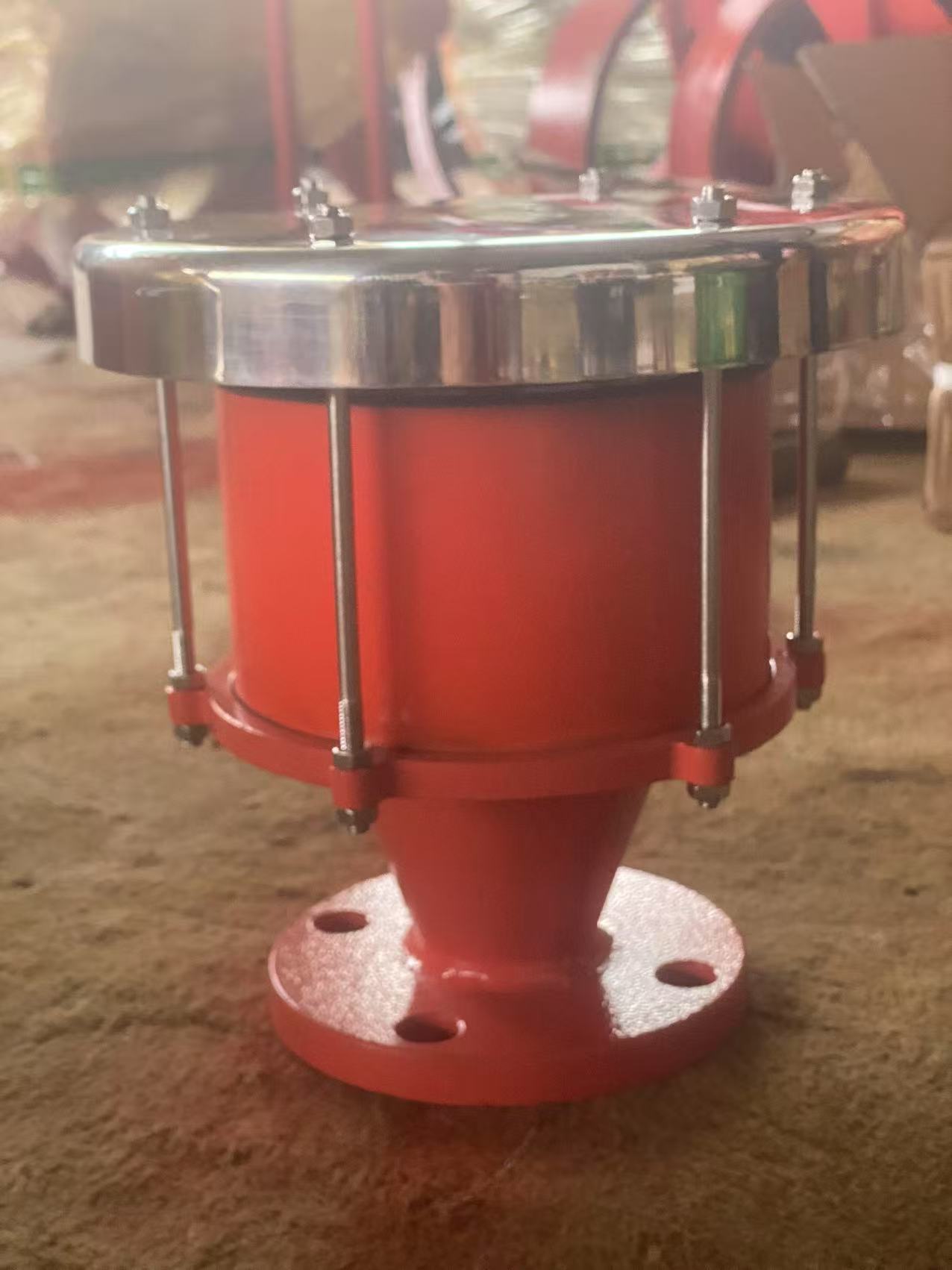

Modèle de produit : ZD-FA05 (Support de tuyauterie / Type atmosphérique)
Type : Atmosphérique / Type vitesse (souvent en fin de ligne)
Matériaux : Boîtier : Aluminium moulé ou fonte ductile avec revêtement anticorrosion. Élément : Matrice en acier inoxydable.
Caractéristique principale : Conception compacte et légère spécialement conçue pour une installation à l'extrémité ouverte des tuyaux d'évent atmosphérique sur les supports de tuyauterie, les dispositifs de décharge ou les châssis d'équipement.
Certifications : FM, UL, ATEX. Conforme aux normes de ventilation en vigueur.
Utilisation typique : Terminer les conduites d'évacuation atmosphérique des soupapes de décharge de pression, des joints de pompe, des évents de compresseur et des collecteurs d'évent d'instruments dans les usines pétrochimiques et les raffineries.
Aperçu
Dans les installations industrielles, de nombreuses conduites d'évacuation de petit diamètre rejettent les vapeurs inflammables vers un endroit sûr (généralement une rampe de tuyauterie débouchant dans l'atmosphère). Ces extrémités ouvertes constituent des points d'entrée potentiels pour les flammes. Le pare-flammes pour rampe de tuyauterie est un dispositif compact et économique, conçu spécifiquement pour cette application. Il est installé à l'extrémité de ces conduites d'évacuation afin d'empêcher la propagation d'un incendie sur la rampe de tuyauterie vers les équipements raccordés ou le système de collecteurs d'évacuation. Sa conception privilégie la légèreté, la facilité d'installation et une protection efficace de ces nombreux points d'évacuation de petit diamètre.
Caractéristiques et avantages
Léger et compact :Facile à installer à l'extrémité des tuyaux de ventilation sans nécessiter de support lourd.
Protection rentable :Offre une protection essentielle contre les retours de flamme pour plusieurs points de ventilation à un coût abordable.
Faible entretien :Conception simple avec des éléments robustes adaptés aux compositions typiques des flux de ventilation (souvent de l'air contenant des traces d'hydrocarbures).
Diversité des connexions :Disponible avec des raccords filetés (NPT, BSP) ou à brides pour correspondre aux tailles de conduites de ventilation courantes.
Résistant aux intempéries :Matériaux et revêtements sélectionnés pour une utilisation en extérieur sur les supports de tuyauterie.
Comment ça marche
Il fonctionne comme un pare-flammes à vitesse variable ou à matrice. L'élément crée une barrière dans les passages d'écoulement étroits. Si une flamme s'approche de l'orifice de ventilation depuis l'extérieur, elle est éteinte dès qu'elle tente de traverser l'élément, en raison de la perte de chaleur au contact des parois métalliques. Il protège également contre les flammes qui pourraient se stabiliser à l'extrémité du tuyau lors de la ventilation de mélanges riches.
Spécifications (descriptives)
Tailles d'entrée courantes :½", ¾", 1", 1½", 2" NPT ou à bride. Matériaux du corpssont souventaluminium moulé (Al-Si12)pour la légèreté et la résistance à la corrosion oufonte ductile revêtue. Leélémentestacier inoxydableIl est généralement classé pourGaz du groupe IIA (par exemple, Propane, Butane) en standard, avec le groupe IIB disponible. Il est conçu pour rejet atmosphériqueconditions (très faible contre-pression). Les options comprennent :moustiquairesetcasquettes de pluie.
Questions et réponses
Q : Ai-je besoin d'un sur chaque petite conduite de ventilation ?
UN:Une évaluation des risques devrait permettre de le déterminer. En règle générale, toute conduite d'évacuation rejetant un mélange inflammable à proximité d'une source d'inflammation potentielle (comme un support de tuyauterie) doit être protégée. Il s'agit d'une exigence courante dans les spécifications des raffineries et des usines chimiques.
Q : Peut-il se boucher à cause de la formation de glace ou d'hydrates ?
UN:Oui, si le flux d'évacuation contient de l'humidité susceptible de geler. Dans ce cas, un traçage thermique ou un parafoudre spécialement conçu avec des dispositifs antigivre peut s'avérer nécessaire. Une inspection régulière est essentielle.
Q : Que se passe-t-il si le flux d'évacuation contient des liquides ou une importante condensation ?
UN:Les résidus de liquide peuvent encrasser et finalement boucher l'élément chauffant.pot à élimination directeoujambe d'égouttementIl convient d'installer un séparateur de liquides en amont du pare-vapeur. Le pare-vapeur doit être installé verticalement, l'élément chauffant étant placé en haut pour permettre l'évacuation des condensats.
Q : Comment puis-je l'inspecter ?
UN:Inspection visuelle externe pour détecter tout dommage ou obstruction. L'élément peut généralement être retiré en dévissant le capuchon d'extrémité (s'il est conçu pour l'entretien) pour une inspection et un nettoyage internes.
À propos de ZD Sécurité
Nous savons que la sécurité d'une installation repose sur la protection de nombreux points de vulnérabilité, même les plus infimes. Nos pare-flammes pour supports de tuyauterie offrent une solution pratique et fiable pour sécuriser ces évents atmosphériques, contribuant ainsi à l'intégrité globale de la sécurité incendie de votre installation.
