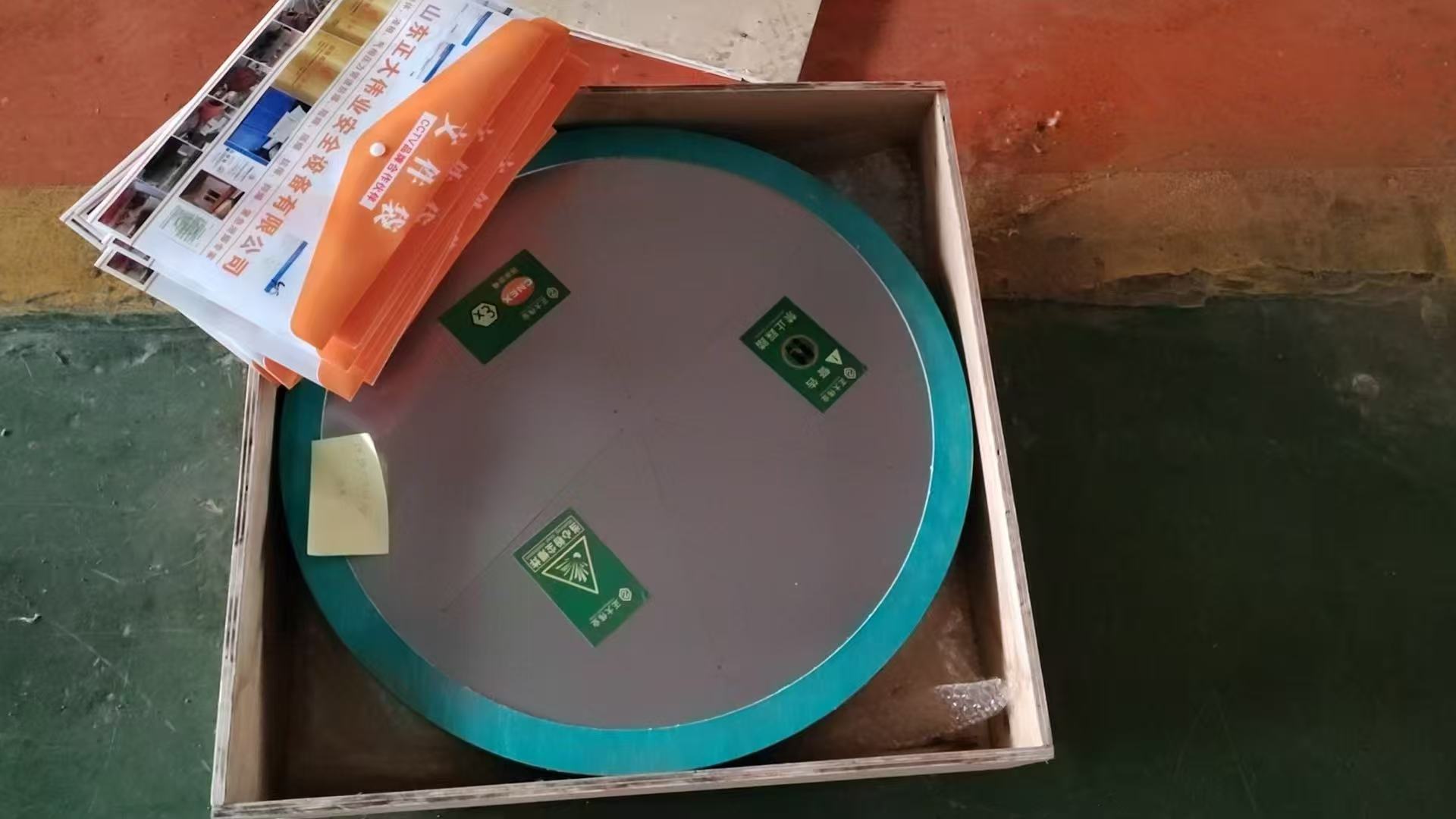

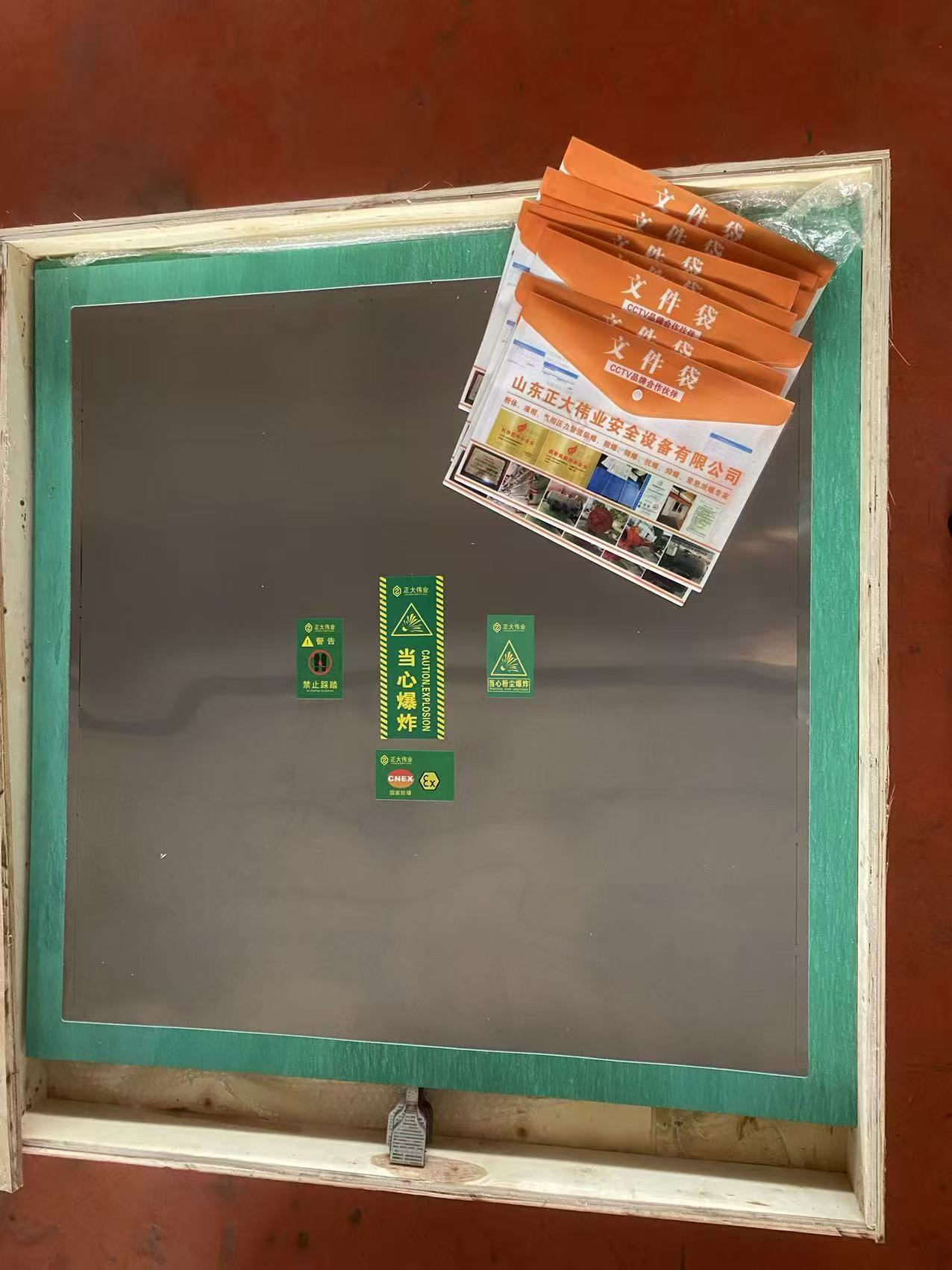

Disque de sécurité plat sous vide
Modèle : ZD-006 (Type de dispositif de décompression respiratoire/à vide)
Matériau : Généralement SS304/316, options revêtues de PTFE.
Conception : Membrane plate avec des lignes de prédécoupe en forme de croix ou d'étoile.
Fonction : Protège contre l'effondrement du vide (principal) et une légère surpression.
Pression de fissuration : Très faible, souvent de quelques mbar à 100 mbar différentiels.
Utilisation typique : Protection des réservoirs et des cuves lors de la vidange, du nettoyage ou des chutes de température.
Aperçu
Les réservoirs et cuves sont exposés à des risques non seulement de surpression, mais aussi d'effondrement par dépression lors du pompage ou du refroidissement. Le disque de sécurité plat pour le vide est un dispositif léger et économique conçu pour servir d'évent de pression/dépression. Il se rompt à une très faible différence de pression (dépression interne) pour permettre l'entrée d'air et éviter l'effondrement. Il peut également soulager les surpressions mineures. Il est couramment utilisé sur les réservoirs de stockage, les réacteurs et les conteneurs mobiles.
Caractéristiques et avantages
Protection à double fonction :Peut être spécifié pour la décompression sous vide uniquement ou pour la décompression sous vide/faible surpression.
Faible pression de fissuration : Sensible aux très faibles différences de pression, offrant une protection précoce.
Léger et compact : La conception simple nécessite un minimum d'espace et de poids sur le dessus du récipient.
Pause économique :Une alternative abordable aux soupapes de décharge de pression/vide plus complexes pour de nombreuses applications.
Essentiel pour la sécurité des réservoirs
Empêche l'implosion catastrophique des réservoirs dans des conditions de vide involontaires, un danger souvent négligé mais critique.
Comment ça marche
Le disque plat est serré entre les brides. Sous vide (pression différentielle négative), la pression atmosphérique pousse sur le disque. Lorsque le différentiel dépasse la valeur nominale du disque, il éclate le long de ses fentes pré-affaiblies, permettant à l'air d'entrer et d'égaliser la pression. Pour la surpression, le processus est inversé.
Spécifications (descriptives)
Tailles généralement deDN50 à DN300. Les différentiels de fonctionnement sont très faibles : par exemple,25 mbars(1"H₂O),50 mbars,100 mbars. Ils ne sont pas destinés au service à haute pression. Les matériaux courants sontSS304ouSS316. Pour les atmosphères corrosives, unRevêtement PTFEest appliqué. Ils sont installés avec une protection contre les intempéries ou un pare-flammes en cas d'évacuation vers l'atmosphère.
Accessoires
Capot de protection contre les intempéries (casquette de pluie)
Élément pare-flammes (pour évacuer les vapeurs inflammables)
Écran anti-poussière
Kits de disques de remplacement
Questions et réponses
Q : Cela peut-il remplacer une soupape de surpression/vide (PVRV) ?
UN:Pour les applications simples nécessitant un soulagement occasionnel et peu fréquent, et lorsque le fluide est l'air, il peut constituer une alternative économique et sans entretien. Un PVRV se réinitialise automatiquement et est plus adapté aux cycles fréquents.
Q : Que se passe-t-il après l'éclatement ?
UN:Il s'agit d'un dispositif à usage unique. Après activation, il doit être remplacé. Le récipient reste exposé à l'air libre jusqu'à son remplacement.
Q : Quelles sont ses dimensions ?
UN:Le dimensionnement est basé sur la surface de passage requise pour admettre l'air suffisamment rapidement afin d'éviter les dommages causés par le vide pendant le taux de vidange ou de refroidissement maximal prévu, conformément à des normes telles que l'API 2000.
À propos de ZD Sécurité
Nous fournissons des équipements essentiels pour la protection des réservoirs. Nos disques à vide plats constituent une protection finale simple et fiable contre l'effondrement du vide, cruciale pour l'intégrité des parcs de réservoirs et des cuves de traitement.
