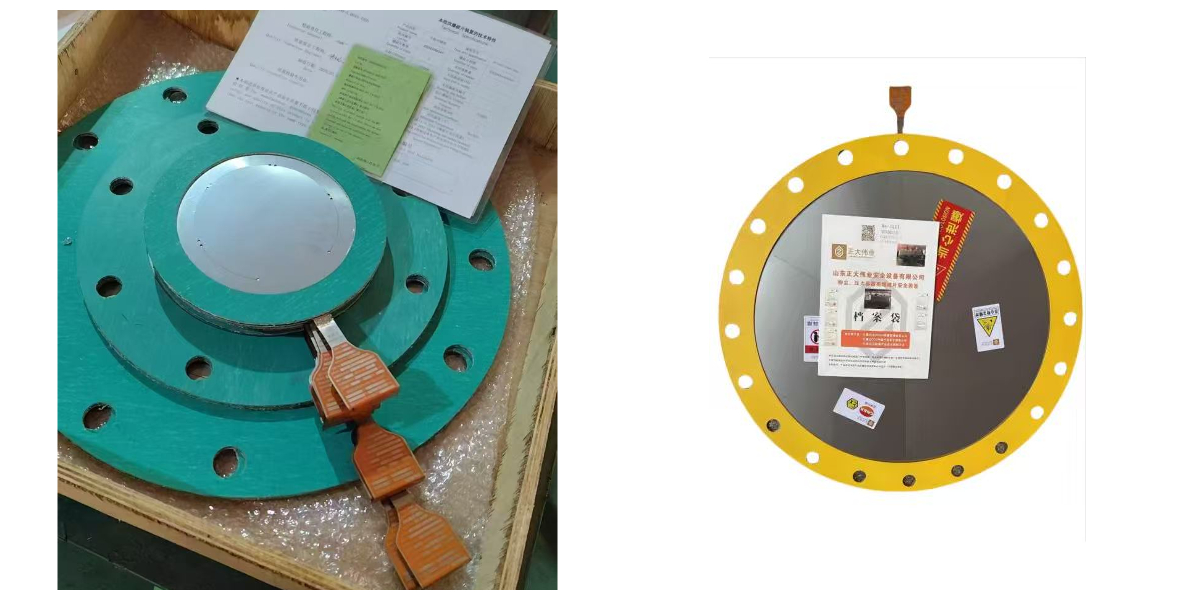

Disque de rupture plat en graphite
Modèle de produit : ZD-FL03 (Disque plat en graphite)
Matériau : Graphite imperméable.
Conception : Membrane en graphite solide et plate. Disponible brute (fragmentation) ou avec des rainures contrôlées.
Caractéristique principale : Résistance exceptionnelle à la corrosion par la plupart des acides, des alcalis et des solvants.
Plage de pression : Très basse, généralement de 0,05 barg à 2,0 barg.
Utilisation principale : Purge et protection contre la surpression des réservoirs, réacteurs et conduits dans les usines chimiques manipulant des fluides hautement corrosifs comme le HCl, le HF, le chlore ou l'acide sulfurique.
Aperçu
Lorsque la corrosion représente le principal défi, un disque de rupture plat en graphite offre une solution fondamentalement différente. Fabriqué en graphite imperméable, il offre une résistance quasi universelle aux attaques chimiques, là où les métaux se dégradent rapidement. Ce disque plat et simple est idéal pour protéger les cuves et les systèmes basse pression en environnements agressifs. Il sert d'élément sacrificiel, éclatant pour préserver des équipements beaucoup plus coûteux. Disponible en version lisse (fragmentation totale) ou rainurée (ouverture contrôlée), il peut être adapté aux besoins du système en aval.
Caractéristiques et avantages
Résistance à la corrosion inégalée :Résiste à la grande majorité des produits chimiques industriels, offrant une longue durée de vie même dans des conditions extrêmement difficiles.
Rentable pour les médias agressifs :Souvent plus économiques que les disques fabriqués à partir de métaux exotiques résistants à la corrosion.
Capacité de résistance aux hautes températures :Peut fonctionner à des températures allant jusqu'à 400 °C sous atmosphère inerte, dépassant les limites de la plupart des polymères.
Conductivité électrique :Ne génère pas d'étincelles dues aux décharges électrostatiques, un aspect de sécurité important pour certaines applications.
Comment ça marche
Sous forme de membrane plate, elle se rompt de manière fragile sous contrainte de traction. Un disque lisse se brise en de multiples fragments, tandis qu'un disque rainuré s'ouvre le long de ses rainures prédéfinies. Le graphite assure lui-même l'étanchéité et la protection contre l'éclatement, sans qu'aucun composant métallique ne soit exposé au fluide de procédé.
Spécifications (descriptives)
Tailles à partir deDN50 à DN400sont courantes.Pressions d'éclatementsont très faibles; unDN150Le disque pourrait être homologué pour 0,2 barg.Épaisseurest la principale variable contrôlant la pression d'éclatement. Les supports sont souvent PRV (Plastique Renforcé de Fibres) ou acier au carbone revêtu pour résister à la corrosion externe. Les joints sont généralement graphite ou PTFE. Pour une utilisation en extérieur, uncapuche météoest recommandé.
Questions et réponses
Q : Quelles sont les limites des disques en graphite ?
UN:Ces pièces sont fragiles et peuvent se rompre en cas de serrage excessif lors de l'installation ou de choc mécanique. Elles ne conviennent pas aux agents oxydants puissants (par exemple, l'acide nitrique chaud) à forte concentration. Leur plage de pression est limitée aux basses et moyennes pressions.
Q : Comment installer un disque en graphite cassant sans le casser ?
UN:Utilisez une clé dynamométrique et serrez les boulons uniformément en croix au couple spécifié par le fabricant. N'utilisez pas d'outils à percussion. Assurez-vous que les faces des brides sont lisses et propres.
Q : Peut-il résister à la contre-pression ou au vide ?
UN:Les disques en graphite plats standard présentent une très faible résistance à la pression inverse. Pour les applications sous vide, il est nécessaire d'utiliser un disque en graphite supporté ou bombé.
À propos de ZD Sécurité
Nous fournissons le matériau adapté à vos besoins. Nos disques plats en graphite constituent une solution spécialement conçue et très efficace pour l'un des problèmes les plus épineux de l'industrie : garantir une sécurité fiable en milieu extrêmement corrosif.
