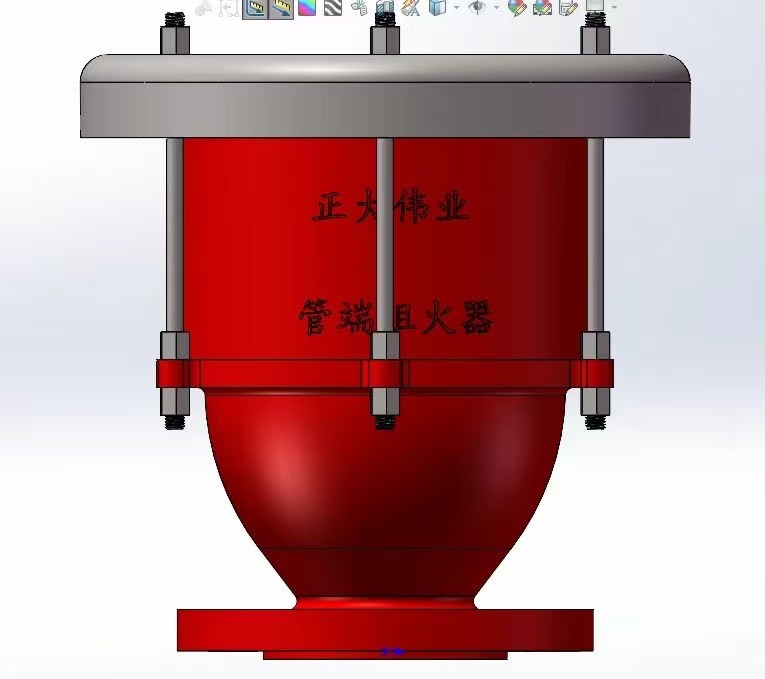

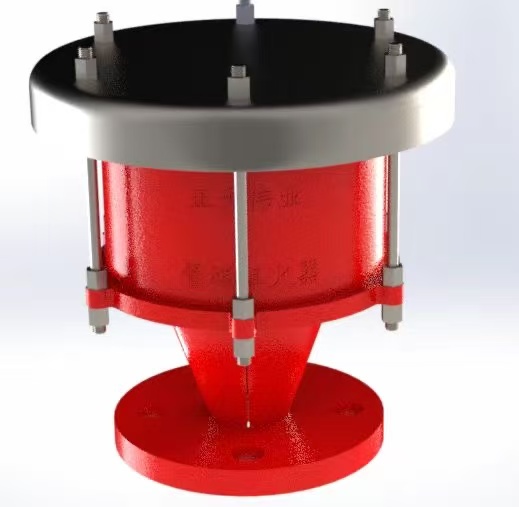

Pare-flammes de fin de ligne à vitesse

Aperçu

Ce dispositif intégré résout deux problèmes pour les réservoirs de stockage atmosphériques : le contrôle des émissions/pertes de vapeurs (conservation) et la prévention de la propagation du feu (protection). Il fonctionne comme une soupape de décharge de pression/dépression (PVRV), s'ouvrant pour permettre l'entrée et la sortie de vapeurs lors des opérations normales de remplissage, de vidange et de variations thermiques. Il intègre un élément pare-flammes à vitesse variable. Sa conception est optimisée pour empêcher toute flamme stable de se propager sur ou à travers l'élément, même si les volets de ventilation sont ouverts en cas d'incendie. Il s'agit du dispositif standard pour des milliers de réservoirs de stockage dans le monde entier.

Caractéristiques et avantages

• Double fonctionnalité : Combine la conservation des vapeurs et l'arrêt des flammes dans une unité compacte et économique.

• Empêche une combustion stable :La conception de l'élément permet de briser et de refroidir la flamme, l'empêchant de se stabiliser et de se propager.

• Réduit les émissions : Ce système permet de conserver les vapeurs du produit en ne s'ouvrant qu'en cas de besoin, contrairement à un évent toujours ouvert muni d'un dispositif anti-fuite séparé.

• Action autonettoyante :Le mouvement des vapeurs à travers l'élément contribue à réduire l'encrassement dû aux vapeurs cireuses ou lourdes.

Comment ça marche

1. Respiration normale :Sous l'effet de faibles variations de pression/vide, les palettes lestées ou à ressort s'ouvrent légèrement, permettant ainsi le passage de la vapeur à travers l'élément pare-flammes intégré.

2. Ventilation d'urgence :Lors d'une montée en pression rapide (par exemple, en cas d'incendie), les palettes s'ouvrent complètement, offrant une capacité de débit élevée, tout en restant protégées par l'élément.

3. Arrêt-flamme : Si une flamme externe frappe l'ouverture de ventilation, la géométrie de l'élément réduit la vitesse du gaz à travers ses ouvertures en dessous de la vitesse de la flamme, l'éteignant ainsi. Il absorbe également la chaleur, empêchant ainsi sa propagation.

Spécifications (descriptives)

Tailles standard :2", 3", 4", 6", 8" NPSet les tailles DN correspondantes. Les paramètres clés sont les suivants :réglage de la pression(par exemple, +0,5 oz/po²) etréglage du vide(par exemple, -0,5 oz/po²).Capacité de débitest certifié selon la norme API 2000.élément pare-flammesest classé pourgroupeCompatibilité (par exemple, hydrocarbures IIA, IIB). Matériaux :Aluminiumpour les services généraux,Acier inoxydablepour la corrosion. Les options comprennent :gardes météoetcouvercles de regards.

Questions et réponses

Q : En quoi est-ce différent d'un parafoudre de fin de ligne standard ?
UN:Un parafoudre de fin de ligne standard (ZD-FA01) est généralement un évent ouvert avec un élément parafoudre, permettant continu échange de vapeur. Ce type intégré est un soupapequi reste fermée jusqu'à ce qu'une pression/dépression prédéfinie soit atteinte, préservant ainsi les vapeurs. Elle comprend le dispositif d'arrêt à l'intérieur du corps de la vanne.

Q : Peut-il gérer la ventilation d'urgence en cas d'incendie de réservoir ?
UN:Oui, c'est une fonction essentielle de conception. Lors d'un incendie, la pression interne augmente rapidement, provoquant l'ouverture complète des volets de ventilation. L'élément pare-feu intégré doit être dimensionné pour gérer ce taux élevé de génération de vapeurs en cas d'urgence, tout en empêchant le retour de flamme.

Q : Quel entretien est nécessaire ?
UN:Inspection régulière (trimestrielle) pour vérifier le bon fonctionnement, la liberté de mouvement des palettes et la propreté de l'élément pare-flammes. Cet élément doit être nettoyé ou remplacé s'il est encrassé. Les réglages doivent être vérifiés annuellement.

Q : Convient-il à tous les liquides ?
UN:La compatibilité des matériaux doit être vérifiée. L'aluminium ne convient pas à certains produits chimiques. En présence de vapeurs hautement corrosives ou lorsque la pureté du produit est essentielle, une construction en acier inoxydable est requise.
