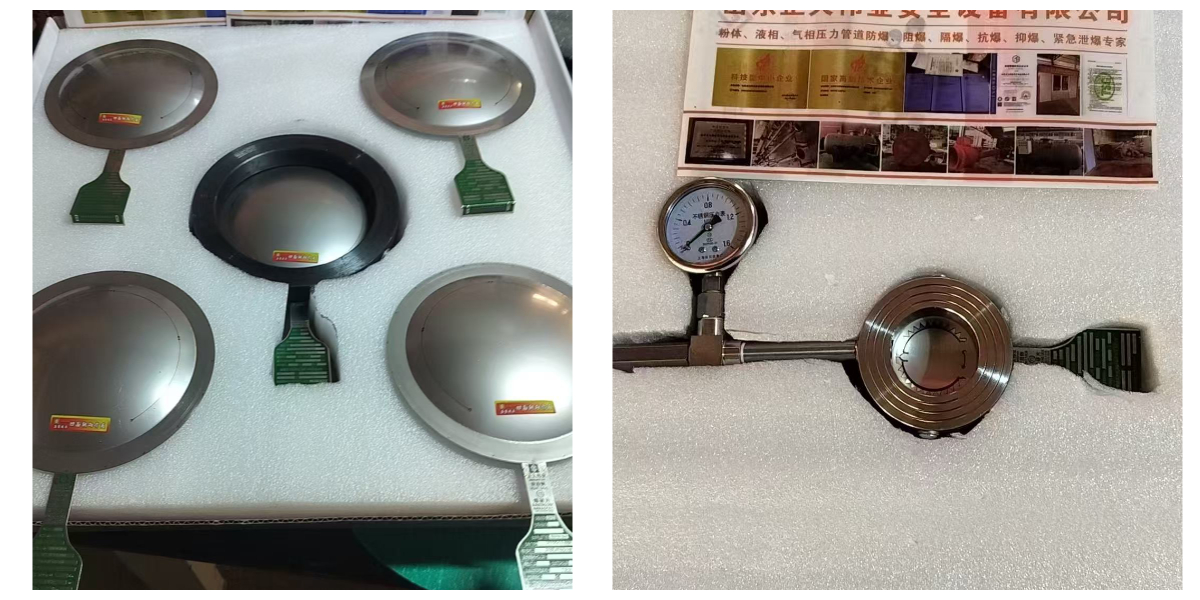

Disque de rupture de précision

Aperçu

De nombreux réservoirs et cuves sont exposés à un double risque : la surpression lors du remplissage ou du chauffage, et la dépression lors de la vidange ou du refroidissement. L’installation de deux dispositifs distincts peut s’avérer coûteuse et encombrante. Ce dispositif combiné intègre les deux protections dans un seul raccord à bride. Il est doté d’un disque à action directe qui se rompt vers l’extérieur pour soulager la surpression, et d’un disque à action inverse qui se déforme vers l’intérieur pour soulager la dépression. Il assure ainsi une protection complète du réservoir, tout en simplifiant l’installation et la maintenance.

Caractéristiques et avantages

• Double protection en un :Permet de gagner de l'espace, de réduire les coûts et le temps d'installation par rapport à deux appareils distincts.

• Paramètres indépendants :Les valeurs de décharge de pression et de vide peuvent être spécifiées indépendamment pour correspondre aux limites de conception du récipient.

• Indication claire :Il comprend souvent des indicateurs permettant de voir quel disque a été activé (pression ou vide).

• Conception compacte :S'adapte sur une buse de réservoir standard, minimisant ainsi les perforations du toit ou de la coque.

Comment ça marche

L'ensemble comprend deux disques de rupture distincts, montés dos à dos dans un support commun. Un disque (à action directe) est orienté vers l'intérieur du réservoir et éclate pour relâcher la surpression. L'autre disque (à action inverse) est également orienté vers le réservoir, mais il est conçu pour se déformer vers l'intérieur (vers le réservoir) lorsque la pression interne est suffisamment inférieure à la pression atmosphérique, permettant ainsi à l'air de pénétrer et d'empêcher l'affaissement.

Spécifications (descriptives)

Tailles courantes des buses de réservoir :DN80, DN100, DN150 et DN200. Paramètres de décompressionsont généralement faibles, par exemple 0,2, 0,5, 0,7 barg.Paramètres de soulagement du videsont également faibles, par exemple -0,05, -0,1, -0,2 barg. Le disque de surpression est généralement un disque à action directe rainuré. Le disque à vide est un disque à action inverse non fragmentable. Le corps du porte-disque est généralement acier au carbone revêtuouacier inoxydableL'unité est souvent livrée avec uncapuche météoetpare-flammesoption pour les réservoirs de liquides inflammables extérieurs.

Questions et réponses

Q : Que se passe-t-il lorsqu'un disque éclate ? Faut-il remplacer l'unité entière ?
UN:Oui. L'unité est généralement scellée et non réparable sur site. Si l'un des disques s'active, l'ensemble de l'unité combinée doit être remplacé pour rétablir les deux formes de protection.

Q : Ce produit peut-il remplacer une soupape de décharge de pression/vide (PVRV) ?
UN:Il remplit une fonction similaire, mais ne se referme pas. Un clapet anti-retour s'ouvre et se ferme, retenant ainsi les vapeurs du produit. Ce disque est un dispositif de sécurité de dernier recours et évacue les vapeurs vers l'atmosphère. Il est souvent utilisé comme dispositif de sécurité secondaire derrière un clapet anti-retour ou pour les produits pour lesquels la conservation des vapeurs n'est pas essentielle.

Q : Est-ce adapté aux réservoirs sous pression (par exemple, GPL) ?
UN:Non. Ce modèle est conçu pour les réservoirs de stockage atmosphériques basse pression. Les récipients sous pression (récipients sous pression ASME) nécessitent des dispositifs de décharge primaire dimensionnés et réglés conformément aux codes relatifs aux récipients sous pression ; il s’agit de produits différents.

À propos de ZD Sécurité

Nous fournissons des solutions complètes de sécurité pour les réservoirs. Nos disques de ventilation P/V offrent une solution simple, efficace et économique pour assurer une protection essentielle contre la surpression et le vide dans une large gamme d'applications de stockage.
