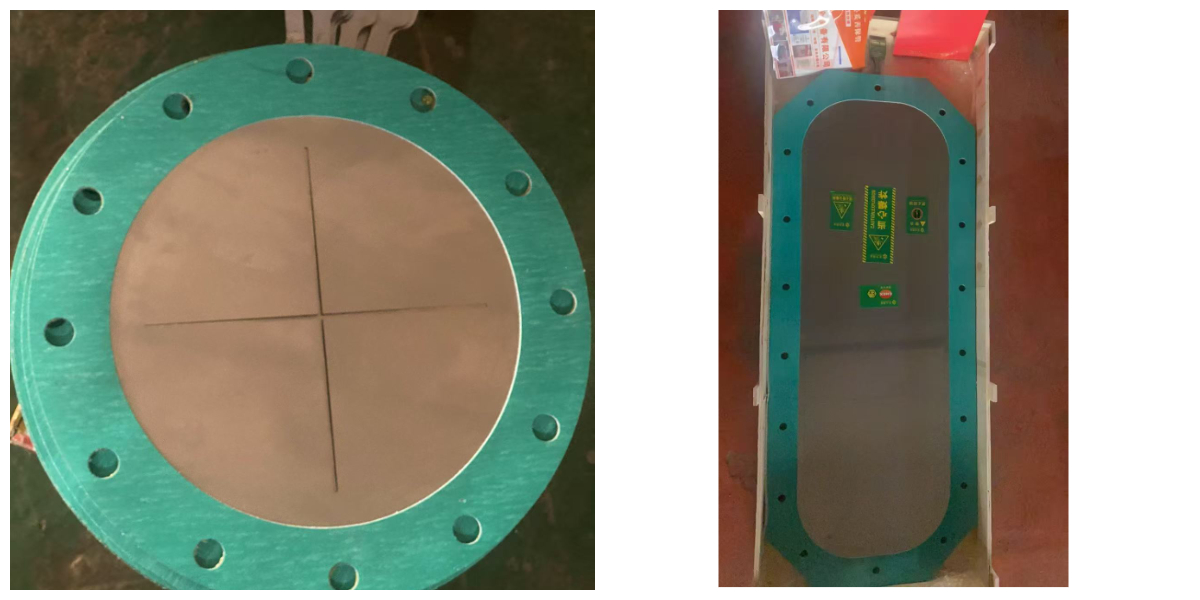

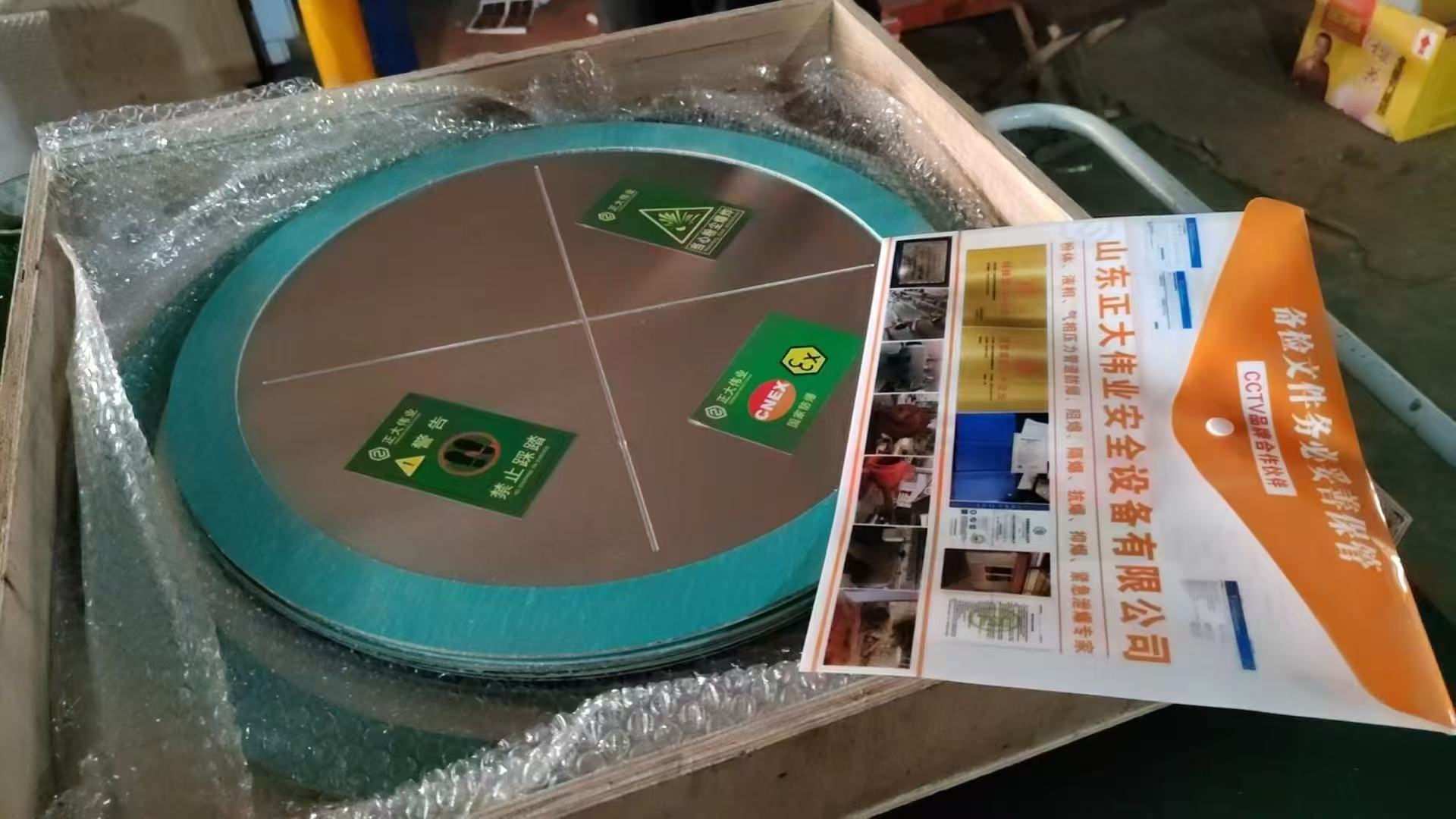

Disque de rupture plat à cartouche à changement rapide

Aperçu

Dans les processus critiques où la réduction des temps d'arrêt est primordiale, ou lorsque les contraintes d'espace rendent difficile le remplacement traditionnel par deux brides, le système de cartouche à changement rapide révolutionne la maintenance. Le disque de rupture est installé et testé en usine dans une cartouche robuste. Cette cartouche se verrouille dans un boîtier à bride permanent, soudé à votre canalisation. Lorsque le disque s'active ou nécessite un remplacement préventif, seule la cartouche est changée : une opération à un seul boulon qui prend quelques minutes, et non des heures, réduisant considérablement la durée d'arrêt du système et les coûts de main-d'œuvre, tout en améliorant la sécurité des travailleurs en minimisant leur exposition au contenu de la canalisation.

Caractéristiques et avantages

• Temps d'arrêt minimal :Le remplacement du disque passe d'une procédure complète de démontage de la bride à un simple échange de cartouche, réduisant ainsi considérablement les temps d'intervention pour la maintenance.

• Sécurité améliorée :Limite l'exposition du personnel aux fluides de traitement lors du changement, car l'étanchéité primaire est assurée par les joints toriques de la cartouche à l'intérieur du boîtier.

• Risque réduit d'erreur d'installation :Les cartouches sont pré-assemblées et testées, ce qui élimine les erreurs sur le terrain liées au positionnement du joint, au couple de serrage des boulons ou à l'orientation du disque.

• Idéal pour les espaces restreints :La conception compacte du boîtier en ligne et de la cartouche coulissante nécessite un dégagement latéral bien moindre que les ensembles à brides traditionnels.

Comment ça marche

Le boîtier permanent est installé dans la canalisation. La cartouche à disque, contenant la membrane et les joints secondaires, est insérée dans le boîtier et verrouillée à l'aide d'un mécanisme de fixation (par exemple, un boulon de serrage ou un verrou à culasse). La pression du procédé s'exerce sur le disque à l'intérieur de la cartouche scellée. En cas d'éclatement, la pression est relâchée. Pour le remplacement, le système est isolé, le verrou est déverrouillé, la cartouche usagée est retirée, puis une nouvelle est insérée et fixée.

Spécifications (descriptives)

Disponible pour les tailles de ligne courantes :DN50, DN80, DN100, DN150. Pressions d'éclatement s'alignent sur les besoins industriels standard (par exemple, 4-10 barg). Le corps de cartoucheest généralementacier inoxydableLes joints sont de haute qualité.Joints toriques en fluorocarbone ou en perfluoroélastomère. Lelogement permanentest fabriqué à partir decarbone ou acier inoxydableet comprend des rails de guidage pour une insertion facile de la cartouche. Chaque cartouche est fournie avec un étui individuel.certificat d'essai.

Questions et réponses

Q : Comment savoir si les joints toriques de la cartouche sont encore en bon état lors du remplacement ?
UN:Chaque nouvelle cartouche est livrée avec des joints toriques neufs et lubrifiés. Il s'agit d'un système à pièces remplaçables ; les joints toriques ne sont pas réutilisés. Lors du remplacement d'une cartouche, il est recommandé de vérifier visuellement l'état des surfaces d'étanchéité du boîtier.

Q : Ce modèle peut-il supporter des températures élevées susceptibles de dégrader les joints toriques de la cartouche ?
UN:Le matériau du joint torique doit être choisi en fonction de la température de process. Le Viton standard convient jusqu'à environ 200 °C ; les perfluoroélastomères supportent des températures plus élevées. Pour les très hautes températures, une cartouche à joint métallique peut être nécessaire.

Q : L'installation initiale des logements permanents est-elle plus complexe ?
UN:L'installation nécessite de souder ou de boulonner le boîtier sur la conduite ; il s'agit d'une opération ponctuelle. À long terme, le gain réside dans la simplification considérable des remplacements ultérieurs, ce qui compense largement l'effort initial d'installation.

À propos de ZD Sécurité

Nous concevons pour l'efficacité et la sécurité. Notre système de cartouches à changement rapide transforme la maintenance des disques de rupture, une tâche fastidieuse, en une procédure rapide et simplifiée, alliant ainsi sécurité, excellence opérationnelle et économies de coûts.
