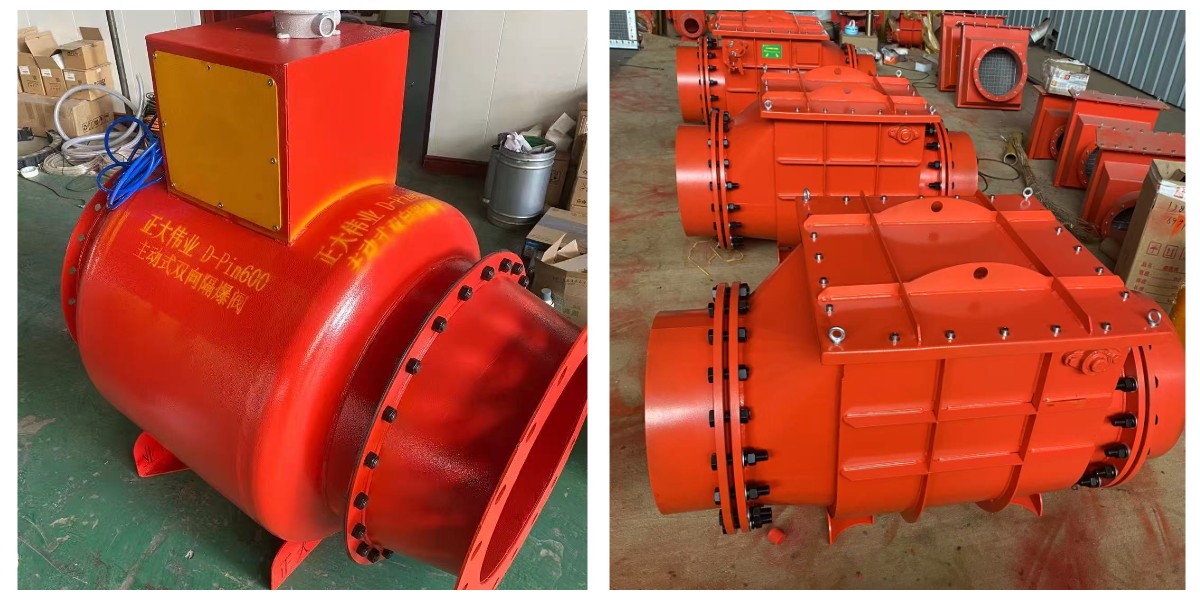

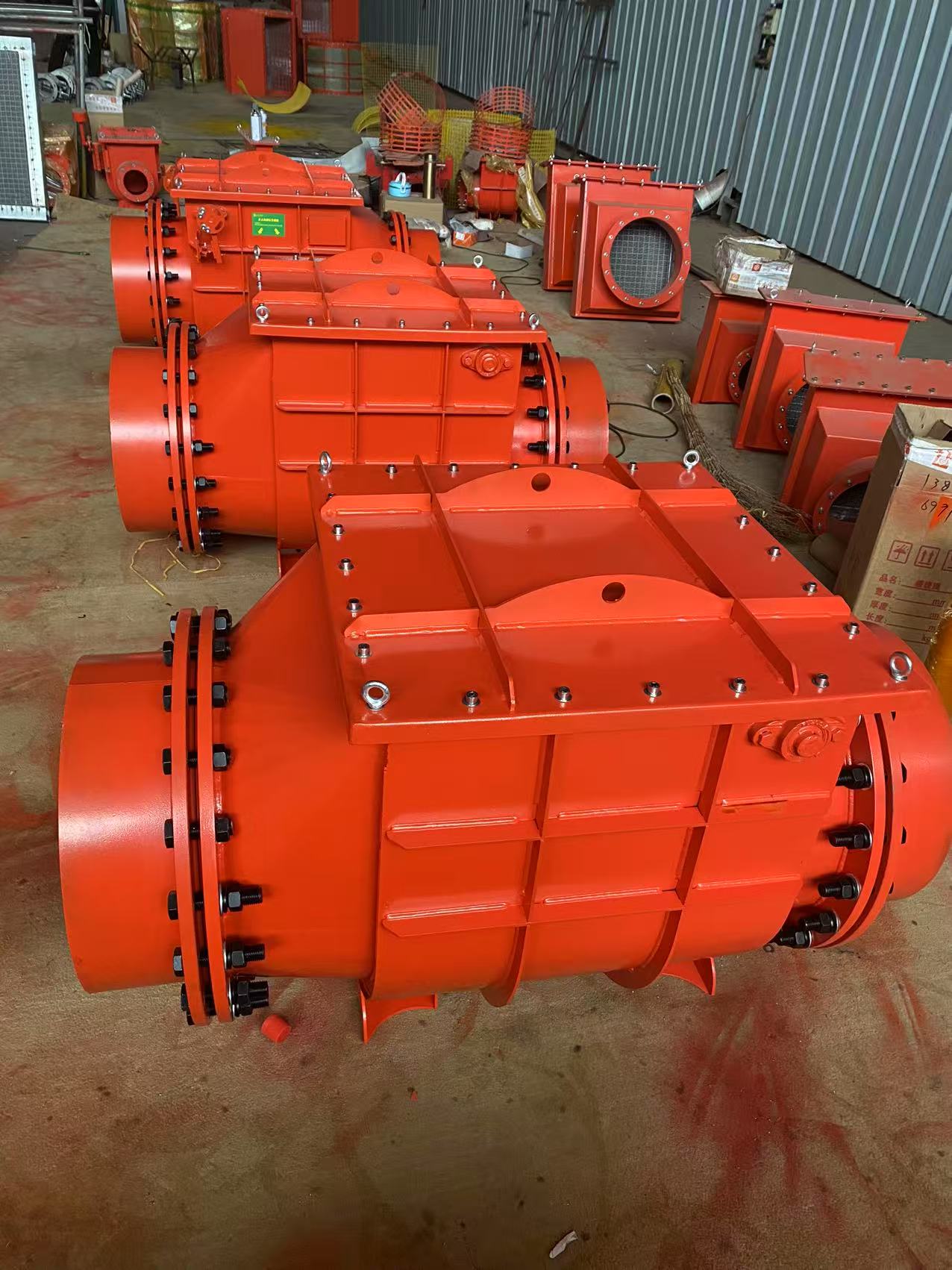

Vanne d'isolement

Informations sur le produit

Contexte opérationnel

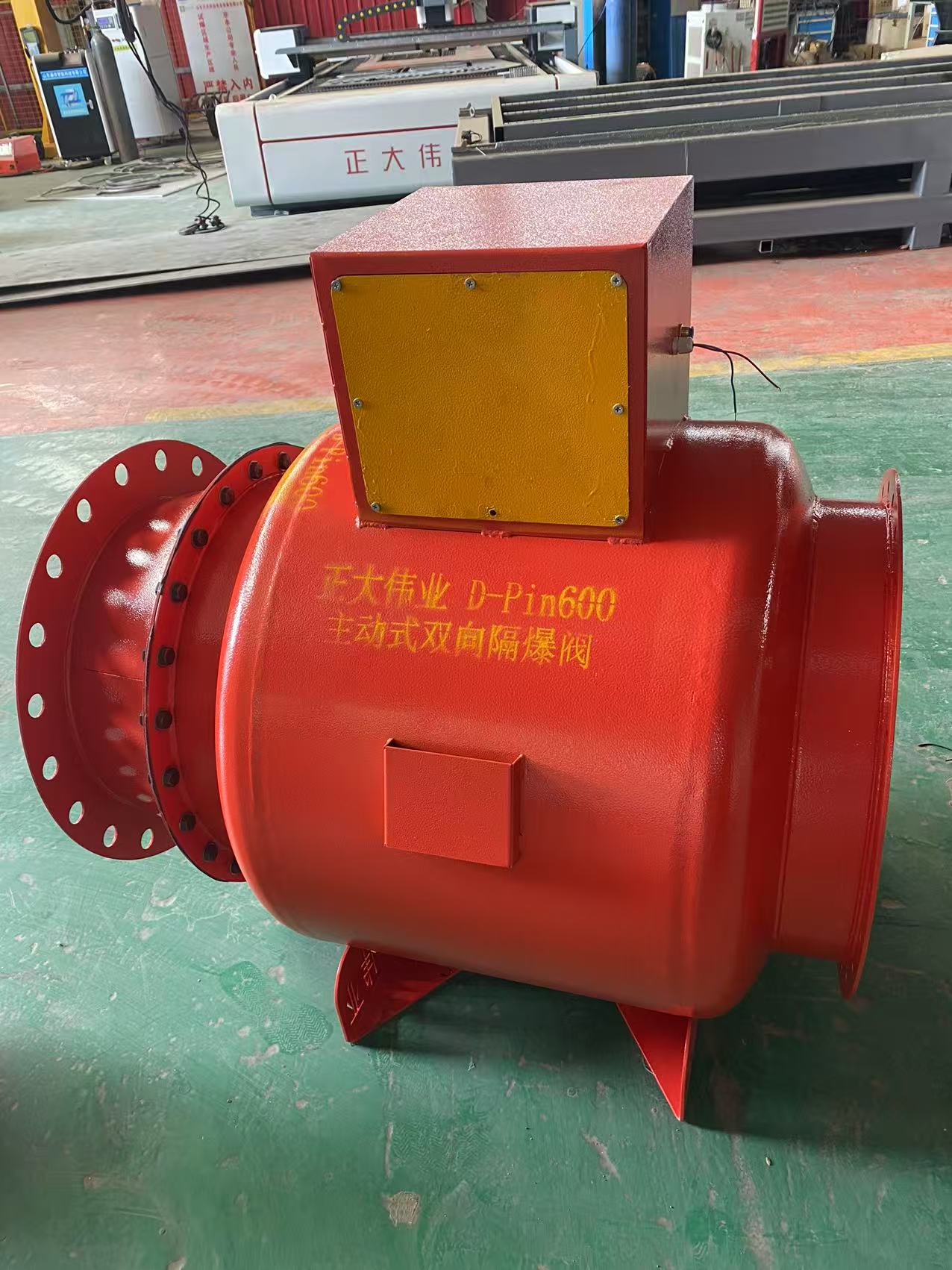

Dans les industries de procédés continus, l’interconnexion des équipements via des canalisations est fondamentale pour le flux de matériaux et d’air. Ce réseau constitue cependant un canal d'escalade des risques en cas de déflagration. Un événement primaire dans une seule unité peut rapidement transmettre une énergie destructrice en aval. L'installation d'une vanne d'isolement actionnée par pression crée une rupture décisive dans cette voie. Conçu pour se fermer automatiquement dès la détection de la signature de pression unique d'une explosion, il agit pour isoler la section affectée, empêchant ainsi une réaction en chaîne et protégeant les actifs interconnectés et les zones opérationnelles.

Ce dispositif fonctionne comme un verrouillage de sécurité autonome au sein des réseaux de conduits industriels. Son objectif principal est de détecter et de bloquer physiquement la propagation des flammes et de la pression d'une explosion, garantissant ainsi que l'incident reste circonscrit à son point d'origine et protégeant les infrastructures et le personnel en aval.

Avantages principaux

• Réponse autonome à la pression :Conçu pour être déclenché par l'impulsion de surpression initiale d'une explosion, assurant une fermeture complète de manière autonome et rapide, indépendamment de toute alimentation externe ou de tout signal de commande.

• Conçu pour résister aux rigueurs industrielles :Fabriqué à partir d'alliages sélectionnés pour garantir l'intégrité structurelle et des performances fiables dans un large éventail de conditions d'utilisation, y compris l'exposition à des températures élevées, aux contraintes mécaniques et aux éléments corrosifs.

• Simplifié pour une application pratique :Une conception axée sur la facilité d'installation dans les dimensions de tuyauterie standard et un accès aisé pour l'inspection périodique contribue à réduire le coût total de possession.

• Capacité de rapport d'état : Peut être configuré avec des commutateurs d'indication de position, permettant l'intégration avec les systèmes de surveillance de l'usine pour fournir un retour d'information sur l'état ouvert/fermé en temps réel.

Découplage garanti des explosions
L'efficacité de la vanne repose sur la géométrie optimisée de son obturateur et sur un capteur de pression à temps de réponse minimal. Cette combinaison garantit une fermeture dans le délai critique nécessaire pour intercepter le front de flamme, un principe fondamental pour une isolation efficace contre les explosions, conformément aux normes de sécurité internationales (par exemple, NFPA 69, ATEX).

Intégrité opérationnelle à long terme
Construite en mettant l'accent sur la durabilité et la résistance à la corrosion, la vanne est conçue pour une fiabilité durable dans des environnements exigeants. Cette construction robuste minimise les coûts du cycle de vie grâce à une fréquence de maintenance réduite et garantit une protection continue.

Aucune interférence avec le flux normal
En conditions normales de fonctionnement, la vanne est maintenue en position complètement rétractée, offrant un passage dégagé et n'entraînant qu'une chute de pression supplémentaire négligeable. Cette conception garantit le maintien d'une efficacité de processus optimale tandis que le mécanisme de sécurité reste constamment en veille.

Enceinte antidéflagrante certifiée
Capteur de détection de surpression homologué

Méthodologie de fonctionnement

Le fonctionnement de la vanne repose sur le phénomène physique selon lequel l'onde de pression (front de choc) d'une explosion précède la flamme. Un capteur de pression dédié, intégré à la vanne, est calibré pour détecter cette montée en pression rapide. Dès qu'un seuil prédéterminé est atteint, le capteur déclenche instantanément le mécanisme de déverrouillage. La vanne est alors ramenée en position fermée par un dispositif à énergie emmagasinée (par exemple, un ressort). Un verrou mécanique s'enclenche à la fermeture, assurant l'étanchéité de la vanne face aux forces de l'explosion.

Après l'incident, une fois la sécurité de l'environnement confirmée, la vanne peut être facilement remise en position ouverte manuellement. Un contrôle visuel et de fonctionnement rapide est recommandé. En fonctionnement normal, la vanne est maintenue ouverte par un système de rétention d'énergie à faible puissance.

Spécifications du produit (format descriptif)

La série de vannes est disponible dans une gamme complète de tailles. Les principales spécifications sont détaillées comme suit :DN100Le modèle présente des dimensions extérieures de 409 mm de longueur, 324 mm de largeur et 497 mm de hauteur, certifiées pour les niveaux de protection contre les explosions ST1 et ST2. Les deuxDN150etDN200Les modèles partagent des dimensions identiques de 587 mm (L) x 386 mm (L) x 550 mm (H), adaptées aux environnements ST1 et ST2. LeDN250le modèle mesure 628x443x624 mm (LxlxH), conforme aux normes ST1 et ST2. Pour les applications plus importantes : leDN300les dimensions du modèle sont 778x507x693 mm (ST1, ST2) ; leDN350est de 868 x 641 x 788 mm (ST1, ST2) ; et leDN400est de 946 x 641 x 813 mm (ST1, ST2). LeDN450etDN500Les modèles ont tous deux une taille globale de 1 093 x 795 x 922 mm et sont classés pour ST1 et ST2. Par ailleurs, leDN550le modèle mesure 1240x885x1020 mm (ST1, ST2), et leDN600est de 1240x885x1074 mm (ST1, ST2). LeDN650les dimensions du modèle sont de 1300x989x1191 mm, et leDN700Ses dimensions sont de 1390 x 989 x 1191 mm, et elles sont conçues pour les applications de classe ST1. Toutes les dimensions représentent la longueur, la largeur et la hauteur du corps de la vanne.

Équipement optionnel

Capteur de pression de souffle : type standard HE (seuil d'énergie élevée)

Procédures d'exploitation et de maintenance

• Contrôle de sécurité pré-opérationnel :Avant de mettre en marche le flux d'air du système, il est essentiel de vérifier manuellement que le clapet de la vanne est en position complètement ouverte et que le mécanisme se déplace librement.

• Calendrier de maintenance préventive :Mettez en place un plan d'inspection régulière à une fréquence minimale d'une fois par mois. Dans les systèmes soumis à une forte accumulation de poussière, à la condensation ou à des cycles thermiques, des inspections plus fréquentes des pièces mobiles et du verrou sont recommandées.

• Test fonctionnel après maintenance :Après toute intervention, effectuez toujours un test de fonctionnement manuel pour confirmer l'ouverture en douceur, la fermeture positive et le verrouillage sécurisé de la vanne avant de remettre le système en service.

Détails du fabricant

Shandong Zhengda Weiye Safety Equipment Co., Ltd. est une entreprise axée sur les solutions, dédiée à l'amélioration de la sécurité industrielle grâce au développement et à la production de technologies de décompression et d'isolation des explosions.
Notre offre de produits de base comprend des disques de rupture de précision, une gamme complète de soupapes de sécurité et de décharge, des pare-flammes et des systèmes intégrés de protection contre les explosions.
Basée à Jinan, notre entreprise s'appuie sur une recherche et développement dédiée et des processus de fabrication rigoureux. Nous nous engageons à fournir des solutions de sécurité fiables et à respecter scrupuleusement les réglementations en vigueur. Nous détenons la licence chinoise de fabrication d'équipements spéciaux, la certification ISO 9001 et les certifications nationales requises pour les produits antidéflagrants.
