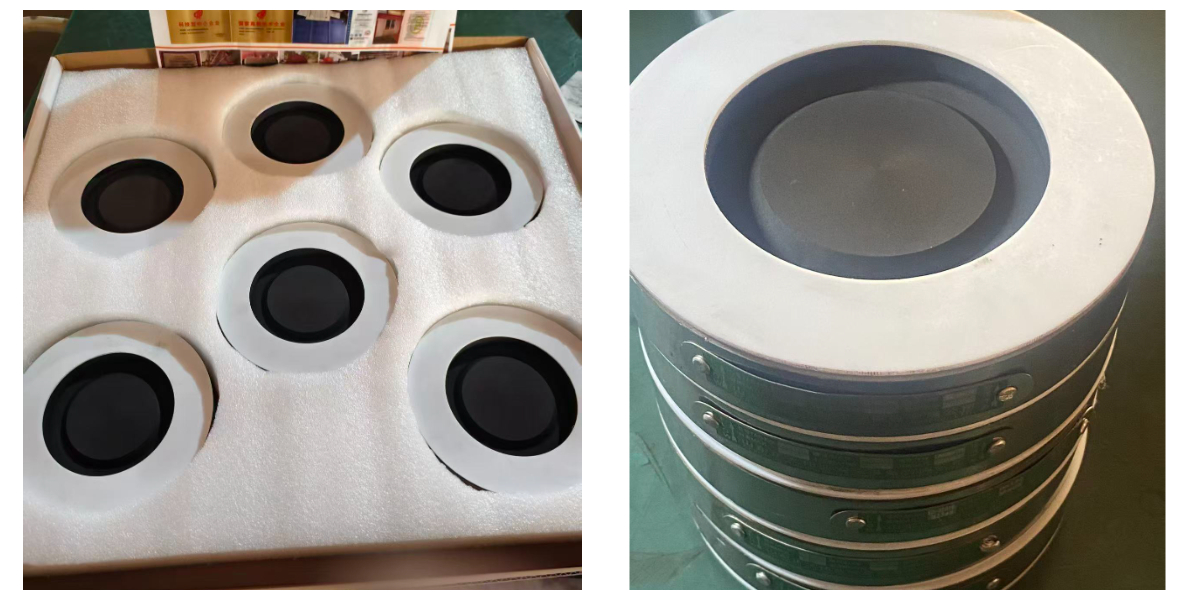

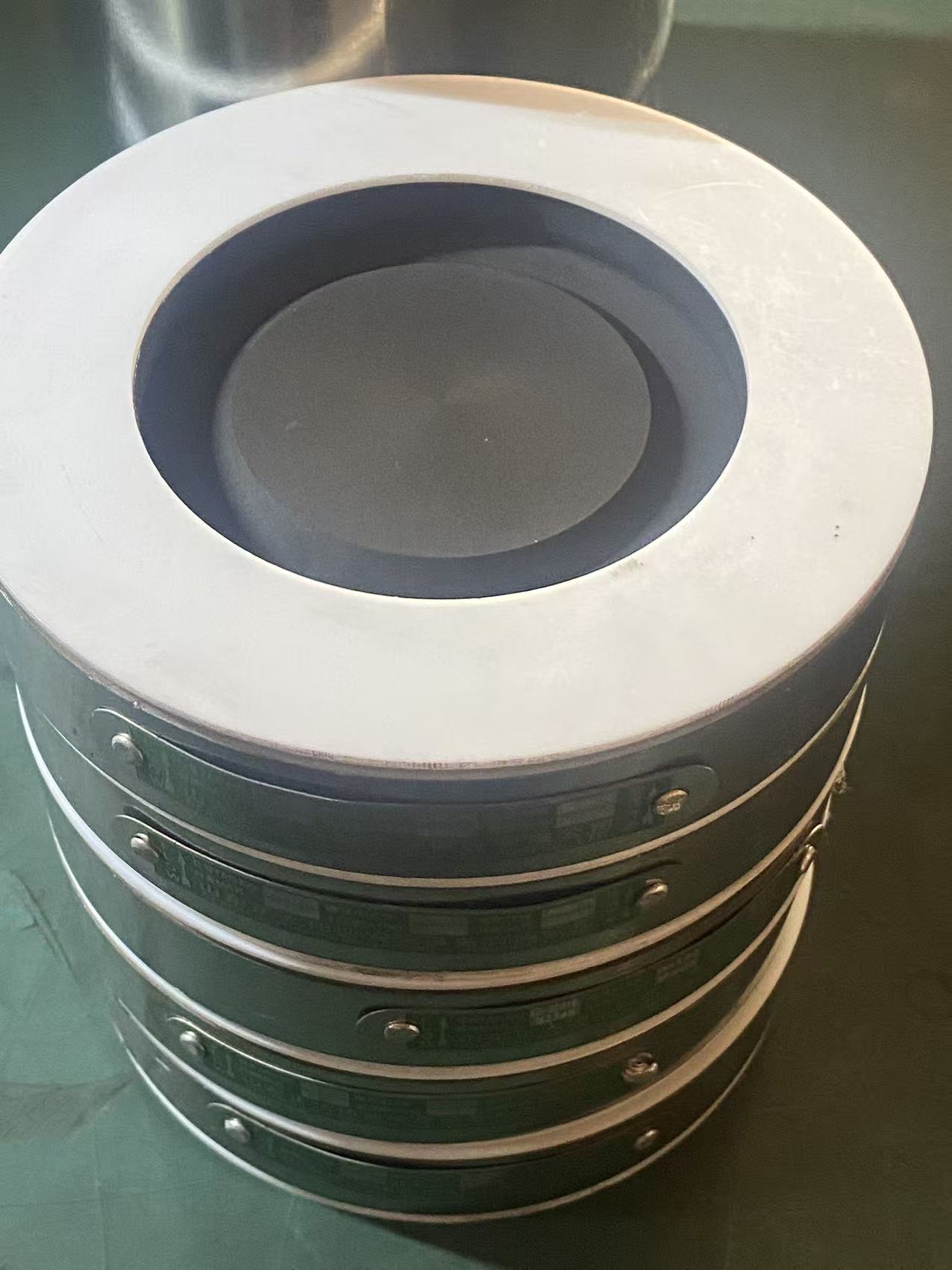

Disque de rupture en graphite à face PTFE
Modèle de produit : ZD-G04 (graphite avec couche de fluoropolymère)
Construction : Disque en graphite imperméable avec un film PTFE (Téflon) ou PFA laminé du côté du processus.
Caractéristique clé : Ajoute une barrière supplémentaire contre les supports hautement pénétrants ou adhésifs et facilite le nettoyage.
Avantage : Empêche le produit de coller et permet une utilisation avec une plus large gamme de produits chimiques ultra-agressifs.
Utilisation principale : manipulation de polymères collants, de monomères, d'acides halogènes concentrés ou dans des applications de haute pureté où l'adhésion du produit ou la contamination par des ions spécifiques doivent être évitées.
Aperçu
Bien que le graphite imperméable soit extrêmement résistant, certaines substances ultra-agressives ou collantes peuvent néanmoins poser problème. Un disque en graphite revêtu de PTFE offre une protection supplémentaire. La couche inerte et antiadhésive de fluoropolymère est liée de façon permanente à la surface du graphite exposée au procédé. Cette combinaison constitue une barrière inégalée contre les agressions chimiques, empêche l'encrassement et l'accumulation de produit, et crée une surface ultra-lisse facile à nettoyer. C'est le choix idéal pour les applications chimiques les plus exigeantes et pour les procédés où la pureté du produit ou la facilité d'entretien sont primordiales.
Caractéristiques et avantages
Barrière chimique renforcée :La couche PTFE/PFA offre une protection définitive contre même les rares produits chimiques capables d'attaquer lentement le graphite (par exemple, les oxydants puissants à haute température).
Surface antiadhésive et nettoyable :Empêche l'accumulation de matières visqueuses ou polymérisables, réduisant ainsi les problèmes de maintenance et garantissant des performances d'éclatement constantes.
Garantie de pureté du produit :La couche inerte de fluoropolymère garantit l'absence de contamination métallique ou à base de carbone, un point crucial pour les produits chimiques fins et les matériaux de qualité électronique.
Durée de vie prolongée :La protection à double couche permet d'allonger considérablement les intervalles d'inspection et de remplacement en conditions d'utilisation difficiles.
Comment ça marche
Le stratifié fait office de membrane unitaire. La pression du système est transmise au substrat en graphite par la couche flexible de PTFE. À la pression d'éclatement, le graphite se fracture selon sa conception (lisse ou rainuré) et la couche de PTFE se déchire simultanément. L'ouverture est entièrement revêtue d'un matériau inerte, empêchant ainsi tout contact du fluide de procédé avec les fragments de graphite ou le support.
Spécifications (descriptives)
Tailles à partir deDN25 à DN150. Lepression d'éclatementest déterminé par la résistance et la conception du substrat en graphite.couche de fluoropolymèreest généralementde 0,5 mm à 1 mm d'épaisseuret peut êtrePTFE pour une utilisation générale ou PFA pour une résistance aux températures plus élevées. Le processus de laminage est critique et effectué dans des conditions contrôlées pour garantir une liaison sans vide qui ne se délamera pas en service. Les supports ont souvent un revêtement en PTFE similaire sur l'alésage pour fournir une protection complète contre la corrosion.
Questions et réponses
Q : La couche de PTFE affecte-t-elle la pression d'éclatement ?
UN:Au minimum. La couche est fine et non structurelle. Le disque est calibré et testé avec le stratifié en place, de sorte que la pression d'éclatement nominale tient déjà compte de sa présence.
Q : Cela peut-il être utilisé pour des applications alimentaires ou pharmaceutiques ?
UN:Bien que le PTFE et le PFA soient souvent conformes, le graphite n'est généralement pas considéré comme un matériau sanitaire en raison de sa porosité et de son potentiel de perte de particules. Pour un véritable service sanitaire, une conception entièrement métallique et électropolie est recommandée.
Q : Quelle est la limite de température ?
UN:Le facteur limitant est généralement le polymère fluoré. Le PTFE standard est limité à environ 150°C, tandis que le PFA peut s'étendre jusqu'à 180°C ou plus. Le graphite lui-même peut supporter des températures beaucoup plus élevées.
