Disque de rupture à action inverse
Plage de tailles : 20 mm à 300 mm
Plage de pression d'éclatement : 1 barg à 15 barg
Fonctionnant jusqu'à 90 % de la pression d'éclatement certifiée (sans dépasser la pression maximale admissible).
Capacité de vide complet sans assistance de contre-pression
Convient aux milieux gazeux
Excellente résistance à la fatigue
Installation en série avec soupapes de sécurité disponible
Matériaux standard : SS316, Inconel 625, Monel 400, Nickel 200, Aluminium 6061 (alliages personnalisés en option)
La plaque signalétique comprend les spécifications complètes du disque à rafale

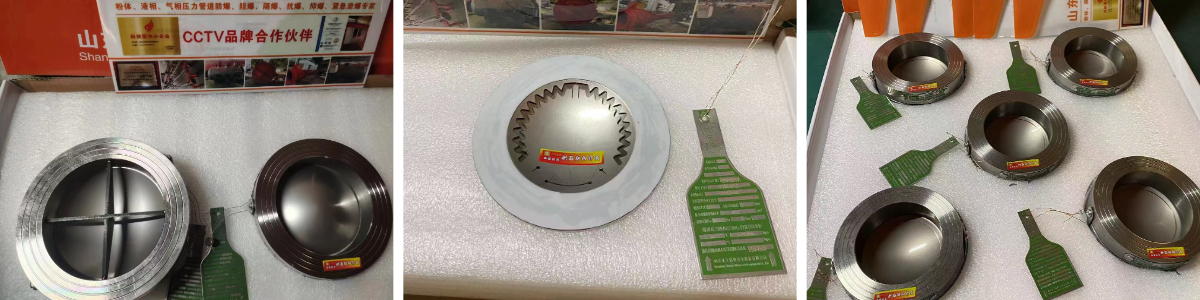

Disque de rupture de dent de crocodile à action inversée / Série YE
Présentation du produit

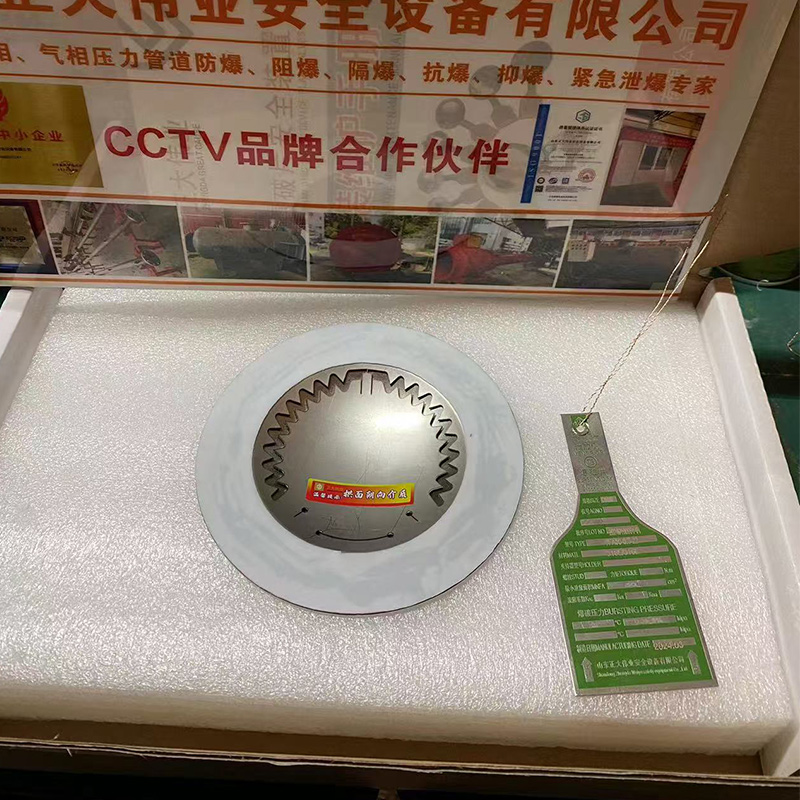

La face convexe du disque de rupture à action inverse se situe du côté haute pression. Lorsque le disque métallique est soumis à une compression, il s'inverse et un diaphragme à dents de crocodile le découpe pour relâcher la pression.
Dispositif de disque d'éclatement
Un dispositif à disque de rupture est un dispositif de décharge de pression non refermable. Il est activé par la pression statique à l'entrée et libère la pression par la rupture d'une membrane résistante. En d'autres termes, il s'agit d'un dispositif de décharge de pression à usage unique : sous la température de rupture prédéfinie, lorsque la différence de pression entre les deux faces du disque atteint une valeur prédéterminée, le disque se rompt et libère le fluide.
La conception et la fabrication des disques de rupture doivent être conformes aux spécifications techniques de sécurité applicables. Un certificat de qualité doit être fourni avec le produit à sa sortie d'usine, et une plaque signalétique métallique robuste doit y être apposée.
Possibilités
Revêtement ou doublure en fluoroplastique.
Capteur indicateur d'éclatement BI
*Remarque : La résistance à la température du revêtement et du BI est inférieure à celle de la membrane de résistance.
Convient pour l'isolation des soupapes de sécurité/
Installé sous une soupape de sécurité, le disque de rupture isole les composants fonctionnels de la soupape des fluides corrosifs.
Composants du système de ventilation : manomètre, raccord en T, soupape de décharge et raccord adaptateur.
Caractéristiques structurelles :
Lorsque le disque de rupture atteint la pression d'éclatement, il perd d'abord sa stabilité et se retourne. Ensuite, la zone entourant le disque est arrachée par la couronne dentaire située derrière lui. Le fragment arraché est maintenu en place par le dispositif de retenue afin d'éviter son éjection.
Caractéristiques techniques :
• Convient aux applications à basse pression.
• Excellente résistance à la contre-pression ; capable de résister au vide complet sans avoir besoin d'un support.
· Aucun fragment n'est généré lors de l'éclatement.
• Peut être utilisé en série avec une soupape de sécurité.
· La pression de service admissible peut atteindre jusqu'à 90 % de la pression d'éclatement.
Caractéristiques du produit :
Convient aux milieux gazeux et poussiéreux.
Applicable aux conditions de fonctionnement à basse pression.
Aucun fragment n'est généré après l'éclatement ; recommandé pour une utilisation en série avec des soupapes de sécurité.
Capable de résister à des conditions de vide total sans nécessiter de supports de contre-pression supplémentaires.
La pression de service maximale peut atteindre jusqu'à 90 % de la pression d'éclatement minimale admissible.
Si un revêtement fluoré ou un revêtement en polytétrafluoroéthylène (PTFE) est requis, la température de service maximale est de 260℃.
Paramètres du produit
Taille |
Nickel |
Monel |
Inconel |
||||||||||
NPS (en) |
DN (mm) |
(Psig) |
(feuille) |
(Psig) |
(feuille) |
(Psig) |
(feuille) |
||||||
min. |
maximum |
min. |
maximum |
min. |
maximum |
min. |
maximum |
min. |
maximum |
min. |
maximum |
||
1" |
25 |
29 |
174 |
2 |
12 |
29 |
174 |
2 |
12 |
72.5 |
217.5 |
5 |
15 |
1,25" |
32 |
20.3 |
174 |
1.4 |
12 |
20.3 |
174 |
1.4 |
12 |
50.75 |
217.5 |
3.5 |
15 |
1,5" |
40 |
14.5 |
174 |
1 |
12 |
14.5 |
174 |
1 |
12 |
36.25 |
217.5 |
2.5 |
15 |
2" |
50 |
11.6 |
116 |
0.8 |
8 |
11.6 |
116 |
0.8 |
8 |
29 |
145 |
2 |
10 |
frère" |
65 |
7.25 |
116 |
0.5 |
8 |
7.25 |
116 |
0.5 |
8 |
21.75 |
145 |
1.5 |
10 |
3" |
80 |
7.25 |
116 |
0.5 |
8 |
7.25 |
116 |
0.5 |
8 |
14.5 |
145 |
1 |
10 |
4" |
100 |
7.25 |
87 |
0.5 |
6 |
7.25 |
87 |
0.5 |
6 |
14.5 |
130.5 |
1 |
9 |
5" |
125 |
7.25 |
72.5 |
0.5 |
5 |
7.25 |
76 |
0.5 |
5.3 |
14.5 |
130.5 |
1 |
9 |
je" |
150 |
7.25 |
58 |
0.5 |
4 |
7.25 |
65.25 |
0.5 |
4.5 |
14.5 |
87 |
1 |
6 |
8" |
200 |
7.25 |
43.5 |
0.5 |
3 |
7.25 |
43.5 |
0.5 |
3 |
14.5 |
58 |
1 |
4 |
10" |
250 |
7.25 |
36.25 |
0.5 |
2.5 |
7.25 |
39.15 |
0.5 |
2.7 |
14.5 |
43.5 |
1 |
3 |
Max. Temp. |
400℃ |
430 °C |
480 °C |
||||||||||
Taille |
Acier inoxydable |
Hastelloy C-276 |
|||||||
NPS (en) |
DN (mm) |
psig |
barge |
psig |
barge |
||||
min. |
maximum |
min. |
maximum |
min. |
maximum |
min. |
maximum |
||
1" |
25 |
72.5 |
217.5 |
5 |
15 |
87 |
217.5 |
6 |
15 |
1,25" |
32 |
50.75 |
217.5 |
3.5 |
15 |
58 |
217.5 |
4 |
15 |
1,5" |
40 |
36.25 |
217.5 |
2.5 |
15 |
43.5 |
217.5 |
3 |
15 |
2" |
50 |
29 |
145 |
2 |
10 |
43.5 |
145 |
3 |
10 |
frère" |
65 |
21.75 |
145 |
1.5 |
10 |
36.25 |
145 |
2.5 |
10 |
3" |
80 |
14.5 |
145 |
1 |
10 |
14.5 |
145 |
1 |
10 |
4" |
100 |
14.5 |
130.5 |
1 |
9 |
14.5 |
130.5 |
1 |
9 |
5" |
125 |
14.5 |
130.5 |
1 |
9 |
14.5 |
130.5 |
1 |
9 |
6" |
150 |
14.5 |
87 |
1 |
6 |
14.5 |
87 |
1 |
6 |
8" |
200 |
14.5 |
58 |
1 |
4 |
14.5 |
58 |
1 |
4 |
10" |
250 |
14.5 |
43.5 |
1 |
3 |
14.5 |
43.5 |
1 |
3 |
Max. Temp. |
400 °C |
530℃ |
|||||||
