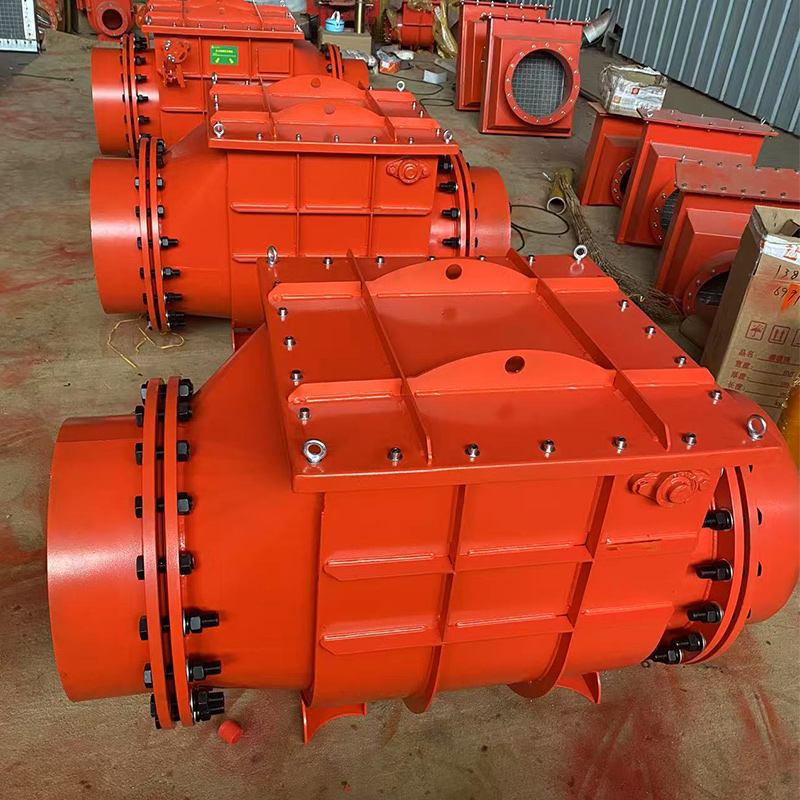

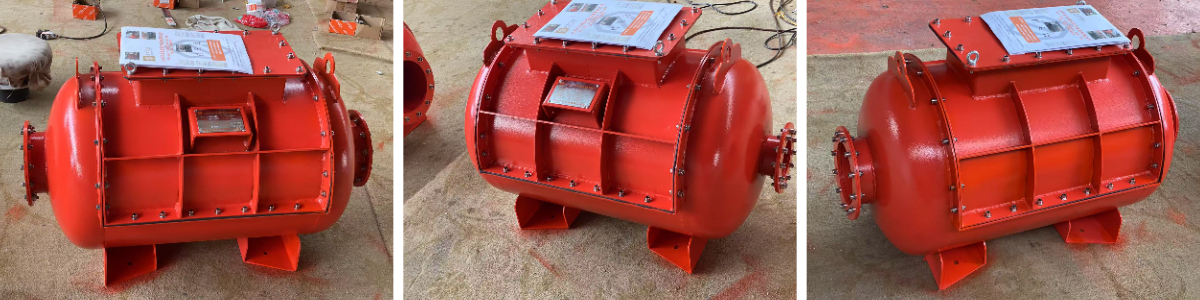

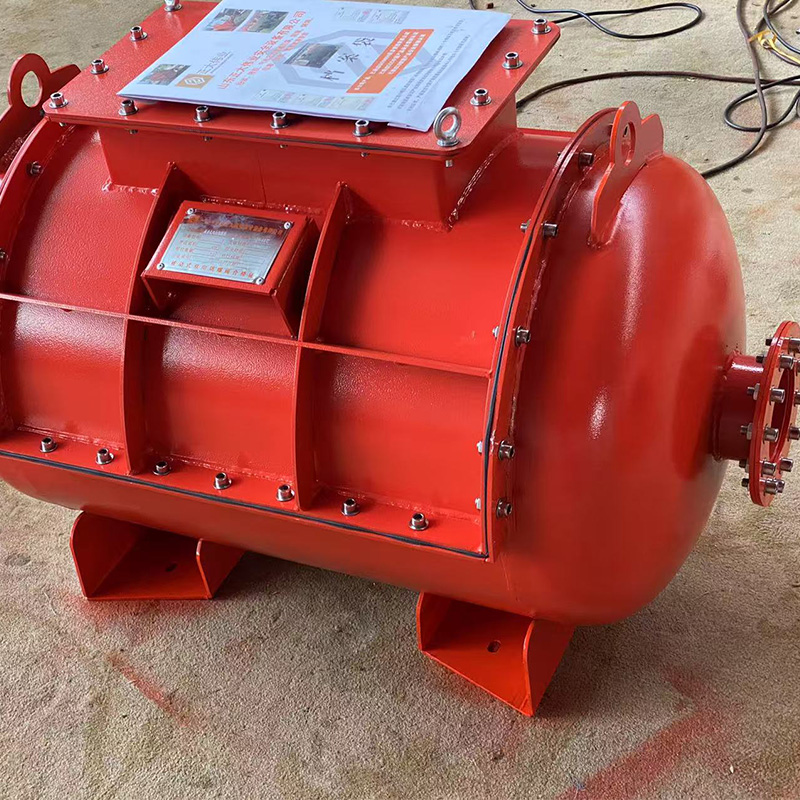

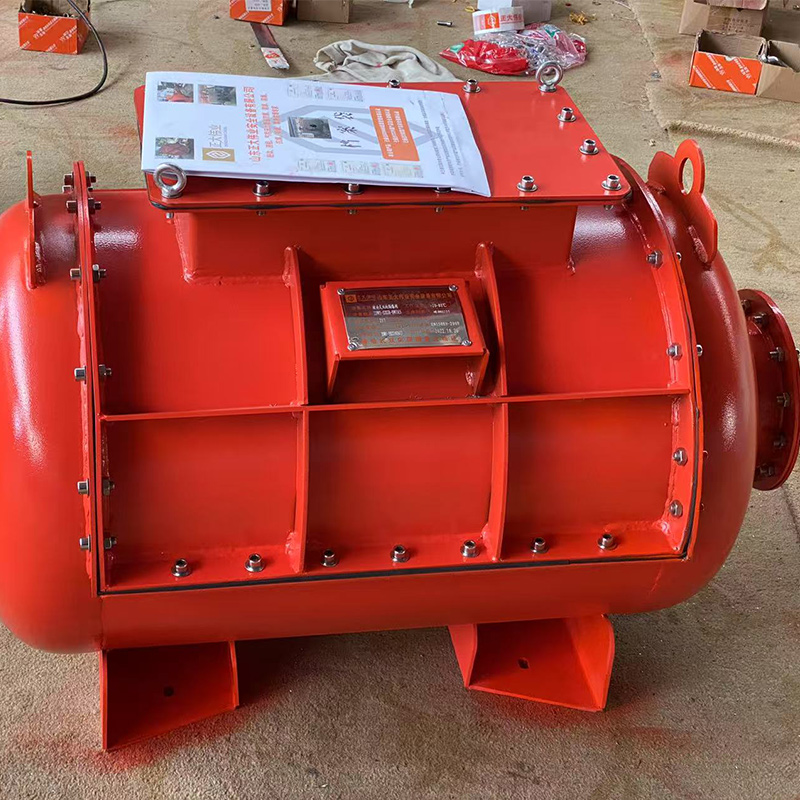

Clapet anti-explosion bidirectionnel
La vanne à clapet anti-explosion est conçue pour le transport de poussières, de gaz ou de mélanges. Sa structure aérodynamique optimisée minimise les pertes de charge. Résistante à des pressions explosives jusqu'à 1,3 MPa, elle est adaptée aux poussières St1–St2 (Kst ≤ 300 bar·m/s) et supporte des pressions jusqu'à 450 bar·m/s (Kst ≤ 450 bar·m/s). Sa pression d'activation minimale varie de 0,005 MPa (DN100–DN500) à 0,02 MPa (DN600). Elle supporte des vitesses de vent jusqu'à 25 m/s et peut être installée horizontalement ou verticalement, en configuration unidirectionnelle ou bidirectionnelle. Son déclenchement est sûr et sans dégagement de substances nocives. La maintenance et la réinitialisation sont rapides. Des rapports d'essais réalisés par des organismes tiers agréés sont disponibles.
Présentation du produit
Utilisant l'onde de choc générée lors d'une explosion pour pousser une bille flottante et bloquer les flammes et les ondes de choc, ce dispositif est couramment employé pour l'isolation antidéflagrante côté sortie d'air propre, à proximité de sources d'explosion, de systèmes de transport de poussières à l'état de traces et de dépoussiéreurs. En fonctionnement normal, la bille flottante se trouve au centre de la vanne. Lors d'une explosion, l'onde de choc pousse le joint d'étanchéité entre la bille et le corps de la vanne, provoquant sa fermeture. Simultanément, le mécanisme de verrouillage bloque la vanne antidéflagrante, empêchant ainsi la propagation des flammes et des ondes de choc.
Principe de fonctionnement
En fonctionnement normal, le fluide circule autour de la bille flottante. Lors d'une explosion, l'onde de pression plaque la bille flottante contre le joint d'étanchéité du corps de vanne. En position fermée, la vanne est verrouillée afin d'empêcher la propagation des flammes et des ondes de pression.
Paramètres du produit
Modèle |
Taille |
L (mm) |
DN (mm) |
DF (mm) |
S |
savoirs traditionnels |
n*d |
Préd.max (MPa) |
Chute de pression |
||
15 m/s |
20 m/s |
25 m/s |
|||||||||
PBV-XS-150.1 |
DN150 |
545*6 |
300 |
230 |
20 |
200 |
Z*12 |
0.03 |
650 |
1120 |
1800 |
PBV-XS-200.1 |
DN200 |
727*8 |
400 |
290 |
20 |
250 |
10*14 |
0.03 |
550 |
890 |
1500 |
PBV-XS-250.1 |
DN250 |
770*8 |
510 |
340 |
20 |
300 |
10*14 |
0.03 |
510 |
900 |
1400 |
PBV-XS-300.1 |
DN300 |
1095*6 |
610 |
388 |
20 |
348 |
16*14 |
0.03 |
540 |
860 |
1500 |
PBV-XS-350.1 |
DN350 |
1165*6 |
650 |
448 |
20 |
408 |
19*14 |
0.03 |
520 |
930 |
1350 |
PBV-XS-400.1 |
DN400 |
1263*6 |
780 |
498 |
20 |
456 |
20*14 |
0.03 |
450 |
870 |
1400 |
PBV-XS-450.1 |
DN450 |
1334*T |
840 |
546 |
20 |
506 |
20*14 |
0.03 |
490 |
870 |
1400 |
PBV-XS-500.1 |
DN500 |
1449*6 |
950 |
616 |
20 |
566 |
24*18 |
0.03 |
410 |
720 |
1150 |
PBV-XS-550.1 |
DN550 |
1579*6 |
950 |
676 |
30 |
626 |
24*18 |
0.03 |
410 |
720 |
1150 |
PBV-XS-600.1 |
DN600 |
1022*6 |
1075 |
716 |
30 |
676 |
24*18 |
0.03 |
510 |
910 |
550 |
Modèle |
Calibre |
Minimum (m) |
Maximum (m) |
PBV-X/S |
DN200 |
2 |
7 |
DN250 |
2.6 |
7 |
|
DN300 |
|||
DN350 |
|||
DN400 |
|||
DN450 |
|||
DN500 |
3 |
7 |
|
DN550 |
|||
DN600 |
