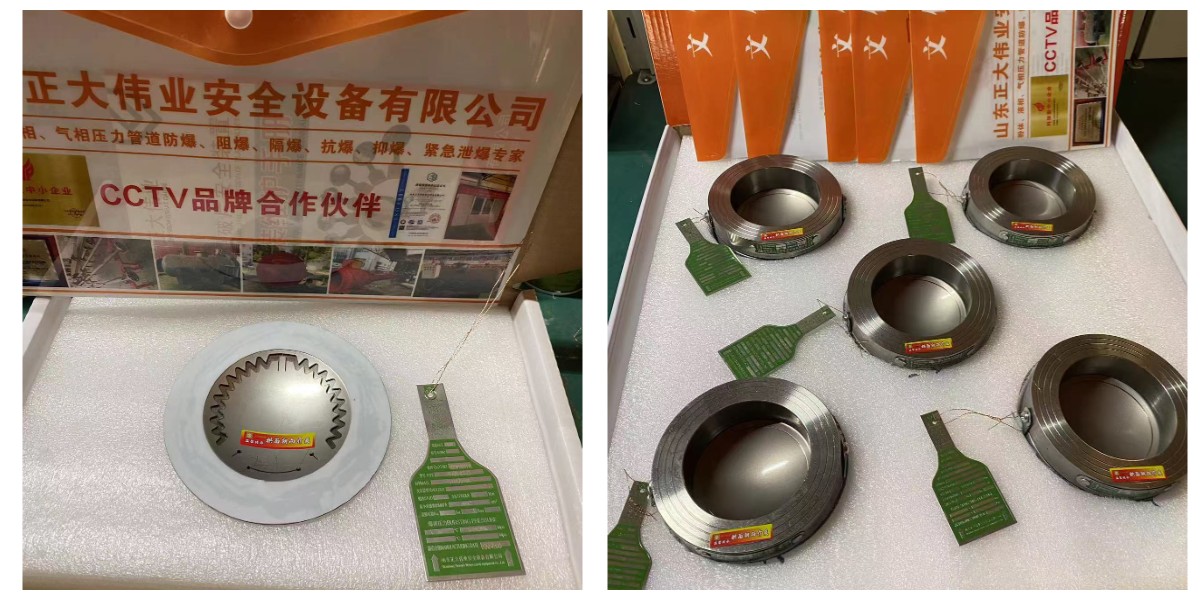

Disque de rupture composite à action inverse

Aperçu

Lorsqu'un procédé implique des gaz hautement corrosifs, des monomères visqueux ou exige une pureté absolue du produit, même un disque à action inverse en acier inoxydable peut s'avérer inadapté. Cette conception composite résout ce problème grâce à l'ajout d'un revêtement inerte et sans soudure en PTFE ou PFA sur la face du disque exposée au procédé. Ce revêtement isole le disque métallique structurel du milieu agressif, tandis que le mécanisme à action inverse sous-jacent assure une rupture précise et sans fragmentation. On obtient ainsi le meilleur des deux mondes : la fiabilité d'un dispositif de sécurité métallique et la compatibilité chimique d'un fluoropolymère.

Caractéristiques et avantages

• Isolation complète contre la corrosion :Le revêtement en PTFE/PFA fait office de barrière imperméable, permettant ainsi d'utiliser le disque dans des applications qui détruiraient rapidement les métaux non revêtus.

• Non fragmentant et non contaminant :Il assure une action de cisaillement nette, comparable à celle d'un disque à action inverse, et le revêtement garantit l'absence de contact métallique avec le produit.

• Propriétés antiadhésives :Empêche l'accumulation de polymères ou de matières visqueuses sur la surface du disque, assurant ainsi des performances constantes et un nettoyage plus facile du système.

• Pression d'éclatement précise :La résistance à l'éclatement est déterminée par le disque métallique sous-jacent et n'est pas significativement affectée par la fine doublure flexible.

Comment ça marche

La pression du système est transmise par la doublure flexible au disque métallique à action inverse. Au point de rupture, le disque métallique se déforme et se cisaille comme d'habitude. La doublure, en contact étroit avec le métal, se déchire simultanément, créant une ouverture entièrement doublée. Le noyau métallique cisaillé et la doublure restent solidaires.

Spécifications (descriptives)

Disponible dans les tailles à partir deDN25 à DN150. Leplage de pression d'éclatementest basé sur le disque métallique (par exemple, 1-10 barg).matériau de revêtementest généralementPTFE pour usage général (jusqu'à 150 °C)ouPFA pour une résistance à des températures plus élevées (jusqu'à 180 °C)Le revêtement est collé de façon permanente ou fixé mécaniquement pour éviter tout délaminage. L'alésage du support est souvent revêtu de la même manière afin d'assurer une protection anticorrosion complète d'une bride à l'autre.

Questions et réponses

Q : La membrane peut-elle obturer l'ouverture après l'éclatement ?
UN:Une conception adéquate est essentielle. Nos disques sont conçus pour que la doublure se déchire complètement et reste fixée au centre métallique, créant ainsi une ouverture nette et délimitée. Le risque d'obstruction est très faible.

Q : Ce disque est-il adapté au contact avec des liquides ?
UN:Le mécanisme à action inverse n'est pas idéal pour les liquides. Cette version revêtue est principalement destinée aux gaz et vapeurs. Pour les liquides, il convient d'opter pour un disque composite à action directe.

Q : Comment la température affecte-t-elle le revêtement ?
UN:La doublure définit la limite supérieure de température. Le dépassement de la température de service continue du PTFE/PFA peut entraîner un ramollissement, un fluage ou une dégradation, ce qui peut affecter ses performances. Il est impératif de toujours choisir le matériau de la doublure en fonction de la température du procédé.

À propos de ZD Sécurité

Nous sommes spécialisés dans les solutions hybrides pour les défis complexes. Nos disques composites à action inverse lèvent les barrières matérielles, permettant ainsi le fonctionnement sûr et fiable des procédés chimiques avancés et des procédés sensibles à la pureté.
