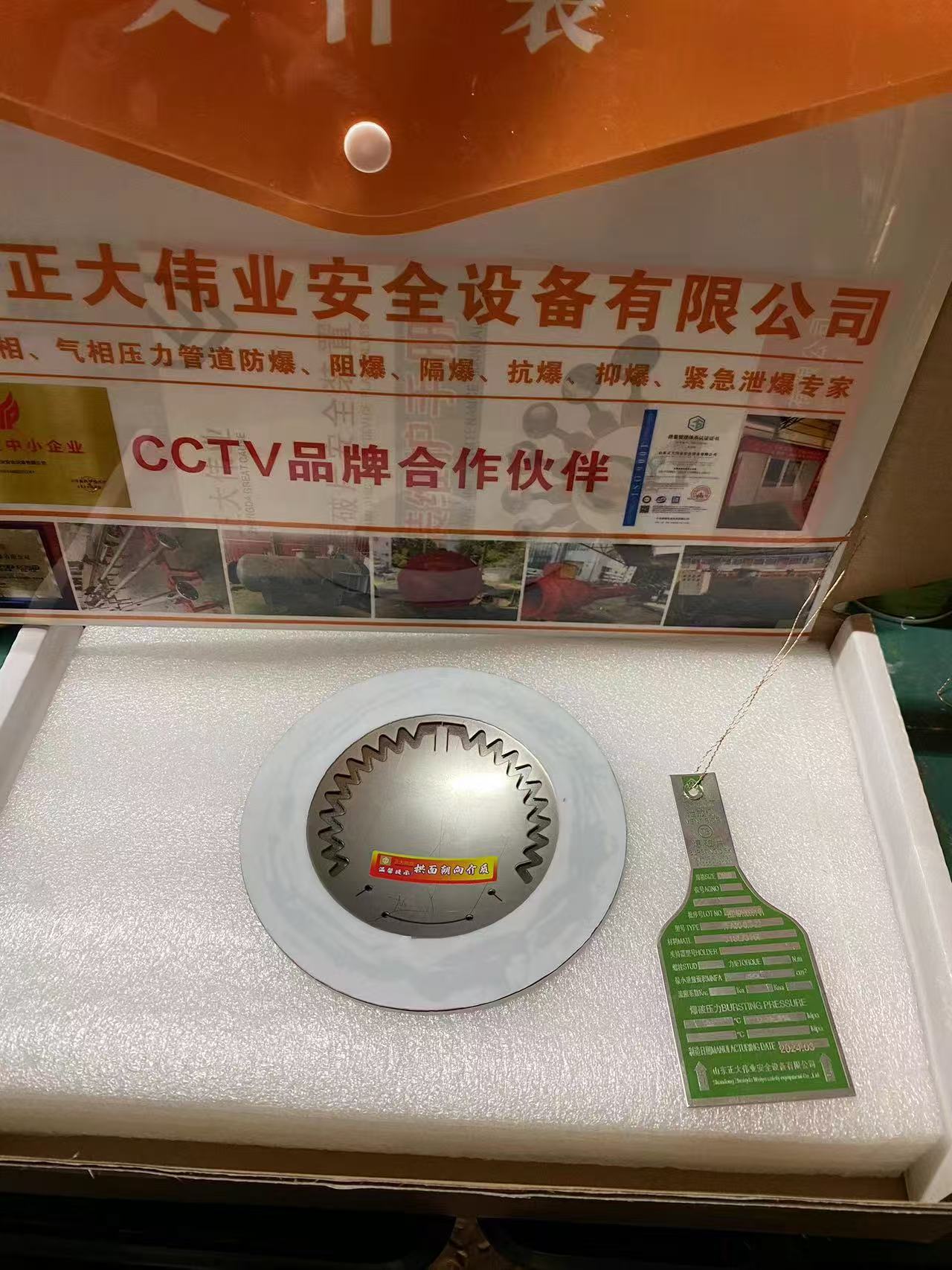

Disque de rupture à basse pression et à action inverse

Aperçu

La protection des équipements fonctionnant à pression atmosphérique ou quasi atmosphérique présente un défi particulier : le dispositif de sécurité doit être suffisamment sensible pour s’activer à une très faible surpression, tout en étant suffisamment robuste pour résister aux fluctuations environnementales normales. Ce disque à action inverse basse pression est méticuleusement calibré pour cette application. Son dôme ultra-mince et de forme précise requiert une force minimale pour amorcer l’inversion du flambage, garantissant une réponse rapide et précise aux faibles variations de pression. Il constitue la protection fiable des équipements pour lesquels même une légère surpression pourrait causer des dommages ou compromettre la sécurité.

Caractéristiques et avantages

• Haute sensibilité : Peut être réglé pour éclater à des pressions aussi basses que 100 mbar (0,1 barg) avec une bonne précision.

• Réponse rapide :Sa faible masse et sa conception optimisée garantissent un flambage rapide une fois la pression définie atteinte.

• Non fragmenté :Maintient le fonctionnement propre du principe d'action inverse, important pour les systèmes basse pression souvent connectés à des filtres ou à des instruments sensibles.

• Résiste aux fausses activations :Conçu pour résister aux ondulations de pression normales et aux charges de vent sur les évents sans flambage prématuré.

Comment ça marche

Le principe reste le même, mais le dôme est beaucoup plus fin et plus délicatement équilibré. Les lames de couteau ou le mécanisme de cisaillement sont également adaptés avec précision à ce disque léger. À une pression de réglage très faible, la charge de compression provoque une instabilité élastique, le dôme se brise et est cisaillé proprement.

Spécifications (descriptives)

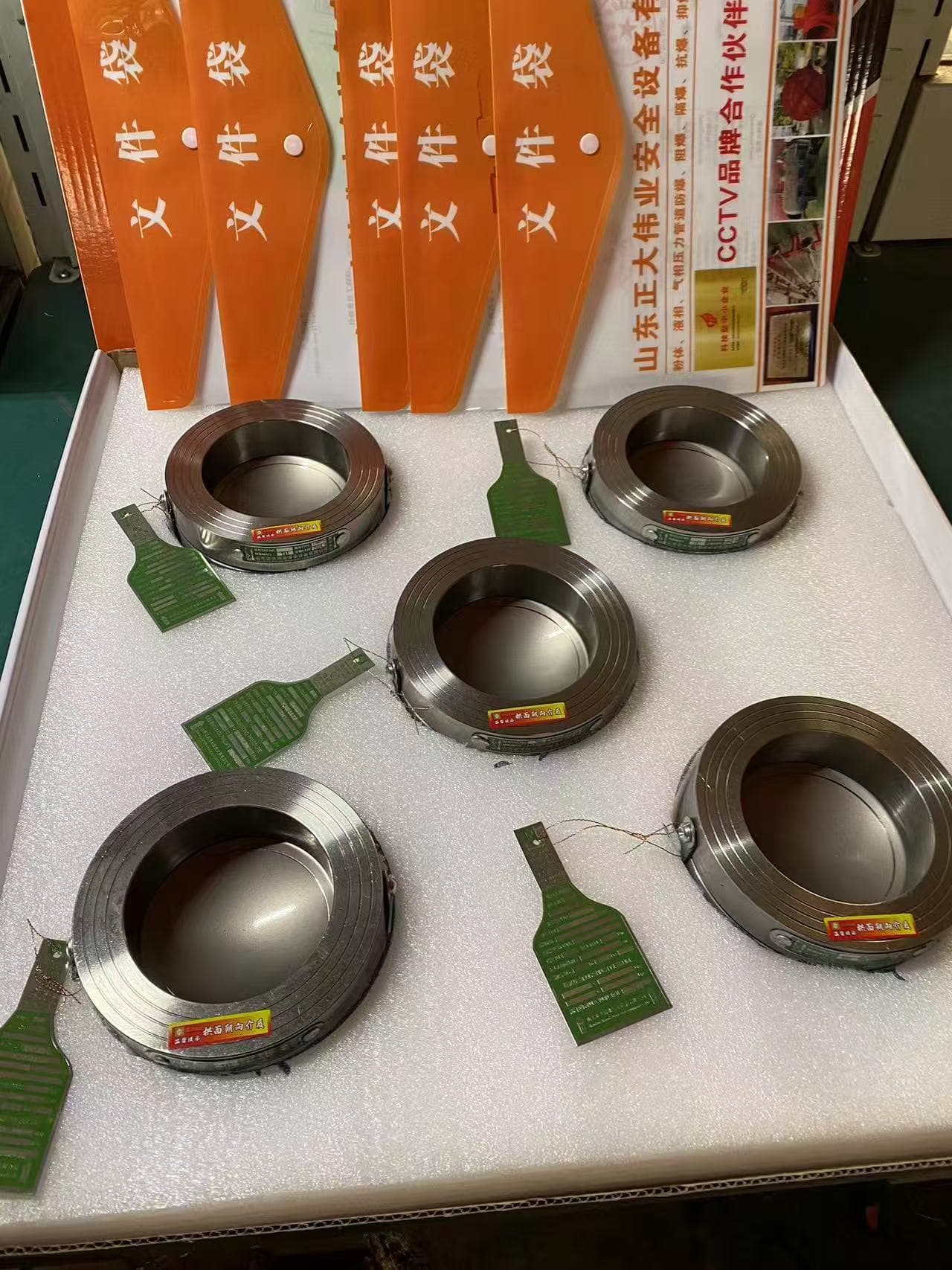

Les tailles se situent souvent dans la gamme petite à moyenne, deDN50 à DN200, commun pour les évents et les conduits de réservoir.Pressions d'éclatementsont spécifiés par petits incréments (par exemple, 0,2, 0,5, 0,7, 1,0 barg).Tolérances de fabrication serréessont essentiels pour obtenir des performances reproductibles à basse pression. Le disque peut incorporer desrevêtements antiadhésifsou des traitements pour empêcher l'adhésion de la poussière ou de l'humidité qui pourraient affecter la pression de réglage sensible. Les supports sont conçus pour fournir un support stable et uniforme.

Questions et réponses

Q : Qu'est-ce qui peut provoquer un faux éclatement dans un disque basse pression ?
UN:Impact/vibration mécanique, coup de bélier, condensation givrant sur le disque ou accumulation de poussière/débris ajoutant du poids ou provoquant une adhérence. Un emplacement d'installation, une orientation et parfois des écrans de protection appropriés sont importants.

Q : Cela peut-il également être utilisé pour soulager le vide ?
UN:Cette conception spécifique est destinée à la surpression. Cependant, la technologie à action inverse est excellente pour le service sous vide. Nous proposons des disques séparés ou combinés (P/V) spécifiquement pour les applications de décompression sous vide.

Q : Comment la pression d'éclatement est-elle testée à des niveaux aussi bas ?
UN:Un équipement de test spécialisé utilisant des contrôleurs de pression précis et des chambres à faible volume est nécessaire pour mesurer et valider avec précision la pression d'éclatement sans que l'inertie du système de test n'affecte le résultat.

À propos de ZD Sécurité

Précision à toute pression. Nos disques à action inverse basse pression démontrent qu'une sécurité fiable ne se limite pas à la résistance aux forces élevées ; elle garantit une réponse précise au point requis, même lorsque ce point se mesure en millibars.
