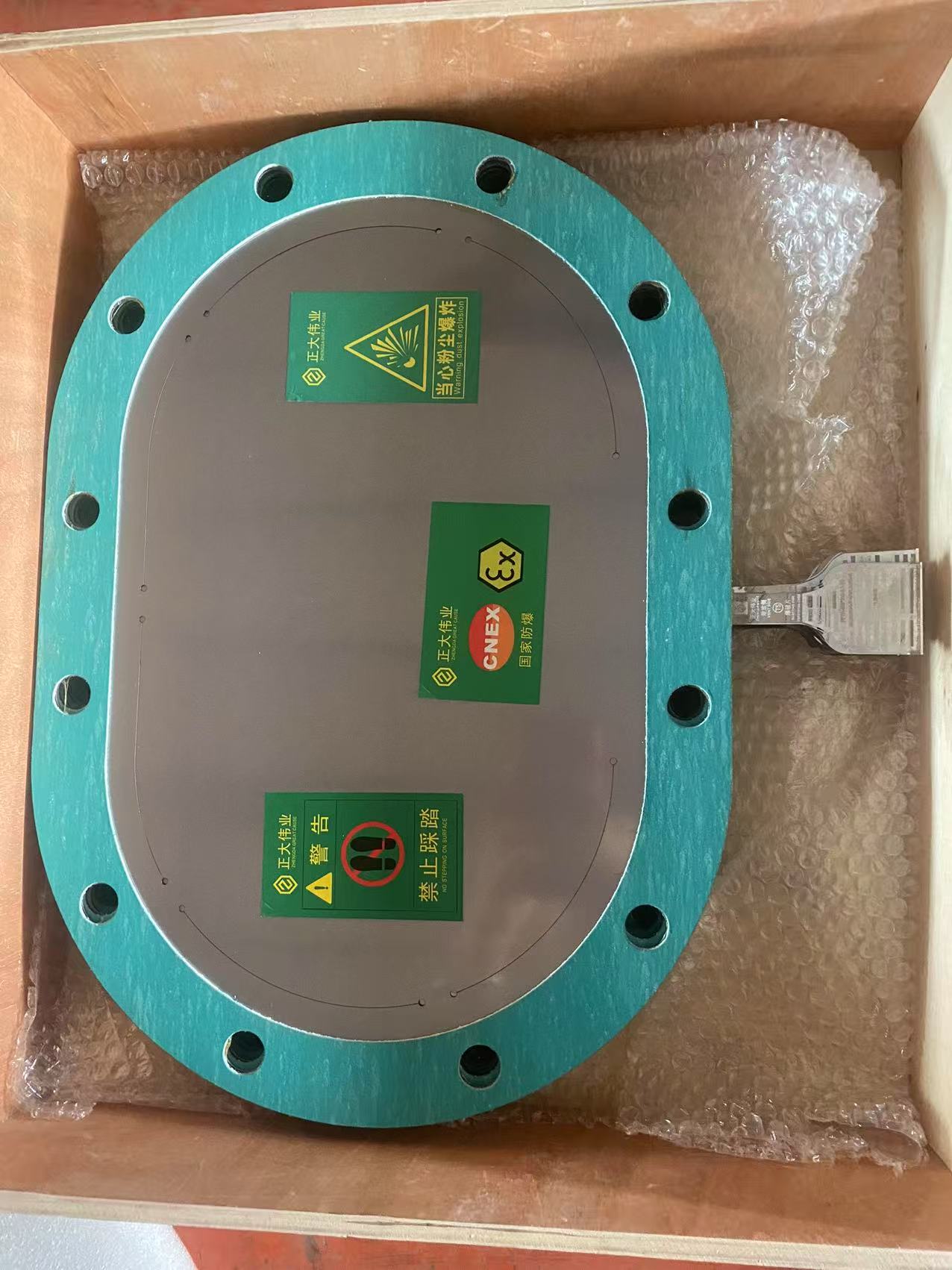

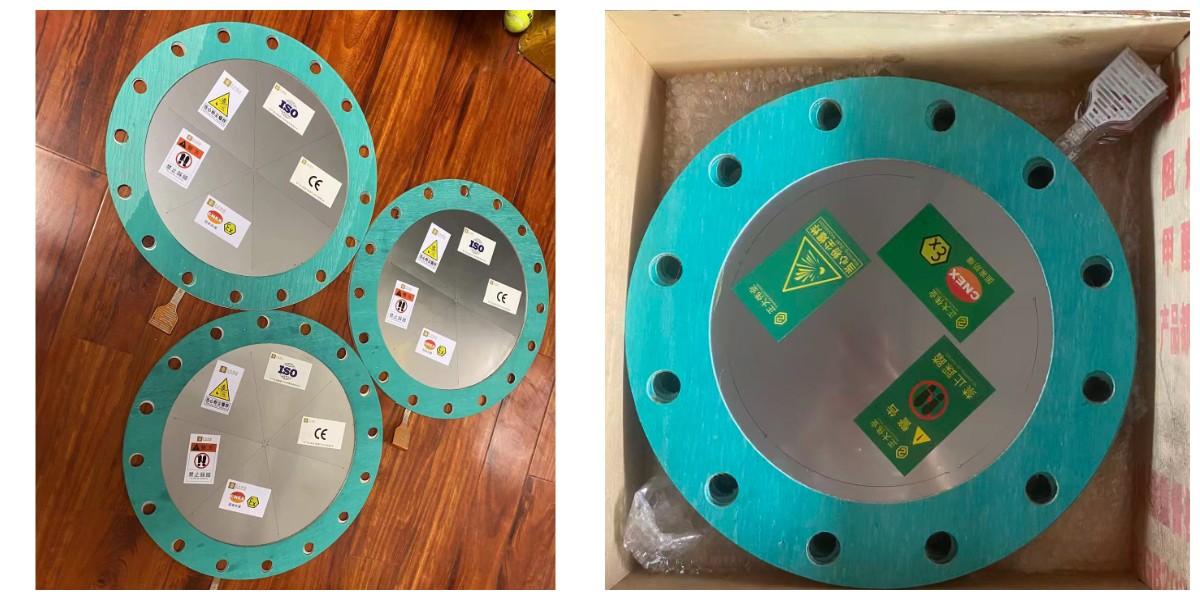

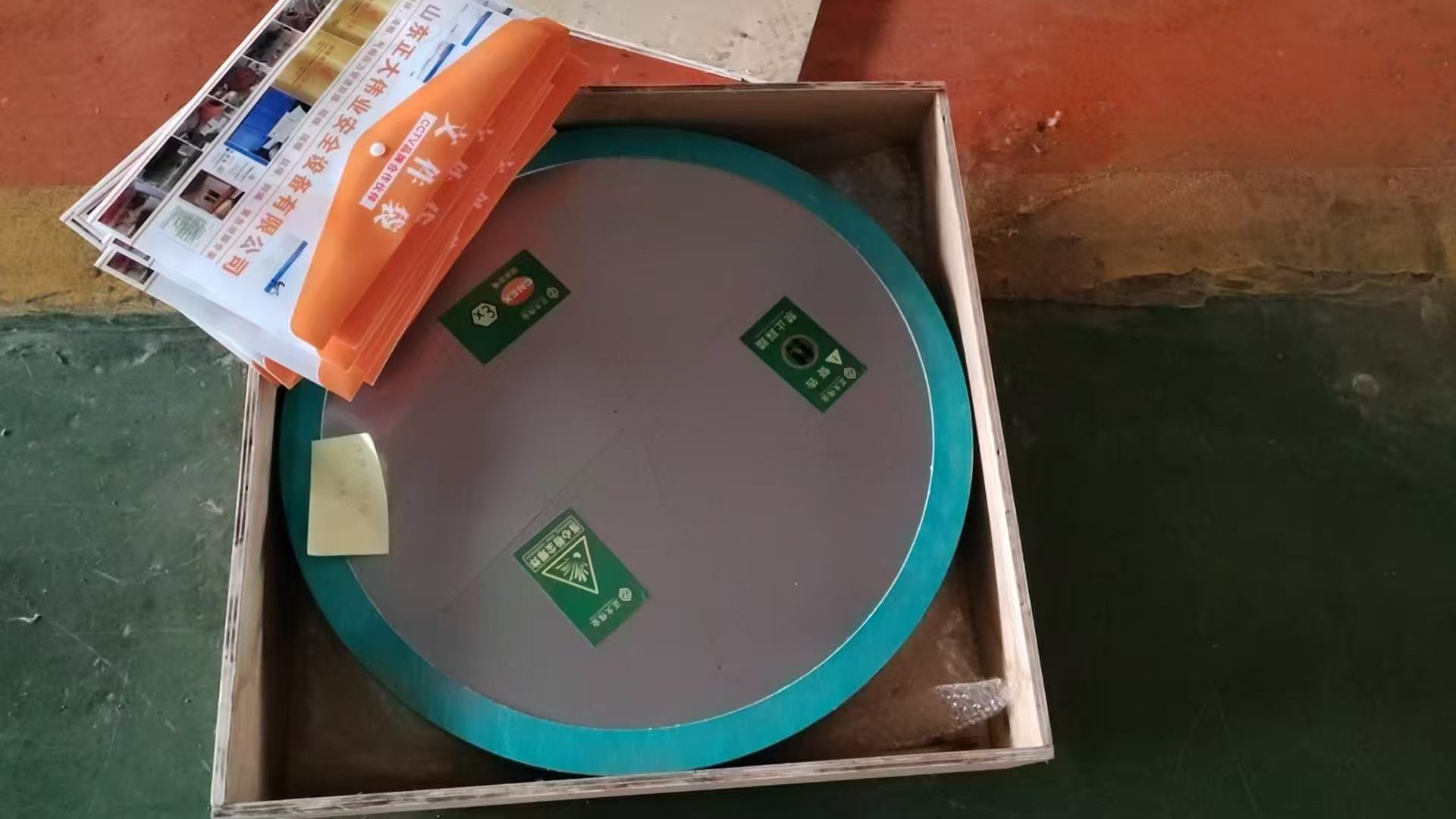

Disque d'éclatement à plaque plate

Aperçu

Un risque souvent négligé, mais pourtant critique, est l'effondrement sous vide des réservoirs. Lors d'un pompage ou d'un refroidissement rapide, un vide peut se former à l'intérieur, risquant d'entraîner l'implosion du réservoir. Le disque de rupture plat pour évent de réservoir est un dispositif simple et économique, conçu spécifiquement pour briser le vide. Il s'agit d'une membrane très fine qui se rompt sous une légère dépression (par exemple, -5 mbar), permettant à l'air de pénétrer et d'égaliser la pression avant que des dommages structurels ne surviennent. Certaines versions offrent également une soupape de surpression minimale. C'est un dispositif de sécurité essentiel, de dernier recours, pour tout réservoir non conçu pour le vide poussé.

Caractéristiques et avantages

• Prévient un effondrement catastrophique :Assure une protection essentielle contre l'implosion du réservoir, un risque grave pour la sécurité et les finances.

• Pression de fissuration très faible :Extrêmement sensible aux faibles variations de pression, s'activant très tôt dans la zone dangereuse.

• Simple et peu coûteux :Une police d'assurance à bas prix pour les précieux réservoirs d'eau.

• Facile à installer :S'installe généralement sur une buse standard située sur le toit ou la paroi supérieure du réservoir.

Comment ça marche

Le disque est installé de manière à ce qu'une face soit exposée à l'atmosphère et l'autre à l'espace libre du réservoir. En conditions normales, il assure l'étanchéité de l'ouverture. Si la pression interne du réservoir chute suffisamment en dessous de la pression atmosphérique (créant un vide), la pression atmosphérique externe, plus élevée, exerce une pression sur le disque. Lorsque la différence de pression dépasse la très faible valeur de dépression admissible du disque, celui-ci éclate vers l'intérieur, laissant l'air pénétrer dans le réservoir.

Spécifications (descriptives)

Les tailles sont généralement DN50, DN80, DN100, DN150pour correspondre aux ouvertures de ventilation standard des réservoirs.Régler les pressionsLes valeurs sont spécifiées en mbar ou en pouces de colonne d'eau (par exemple, -5 mbar, -10 mbar ou 1" H₂O).Matérielsinclurefeuille d'aluminium pour atmosphères non corrosives, Feuille d'acier inoxydable 316pour les vapeurs corrosives, ourevêtu de PTFEmatériaux. Ils sont généralement fournis avec uncapuche météopour empêcher les infiltrations d'eau de pluie et unpare-flammesen cas d'évacuation de vapeurs inflammables.

Questions et réponses

Q : Est-ce que cela remplace une soupape de décharge de pression/vide (PVRV) ?
UN:Non. Un PVRV est unrefermetureappareil qui respire pendant son fonctionnement normal. Il s'agit d'unnon refermable, urgencedispositif. Ils sont souvent utilisés ensemble, avec le disque de rupture comme dispositif de sécurité secondaire et ultime en cas de défaillance ou d'insuffisance du PVRV lors d'un événement de vide majeur.

Q : Que se passe-t-il après l'éclatement ?
UN: C'est à usage unique. Le réservoir est ensuite mis à l'atmosphère jusqu'à ce que le disque soit remplacé. Cela indique qu'un événement de vide important s'est produit, qui doit être étudié.

Q : Comment choisir la bonne taille ?
UN: Le dimensionnement est basé sur le débit d'entrée d'air maximum prévu nécessaire pour éviter le vide dans le pire des cas de vidange ou de refroidissement, en utilisant des normes telles que API 2000. La zone d'écoulement requise détermine le diamètre du disque.
