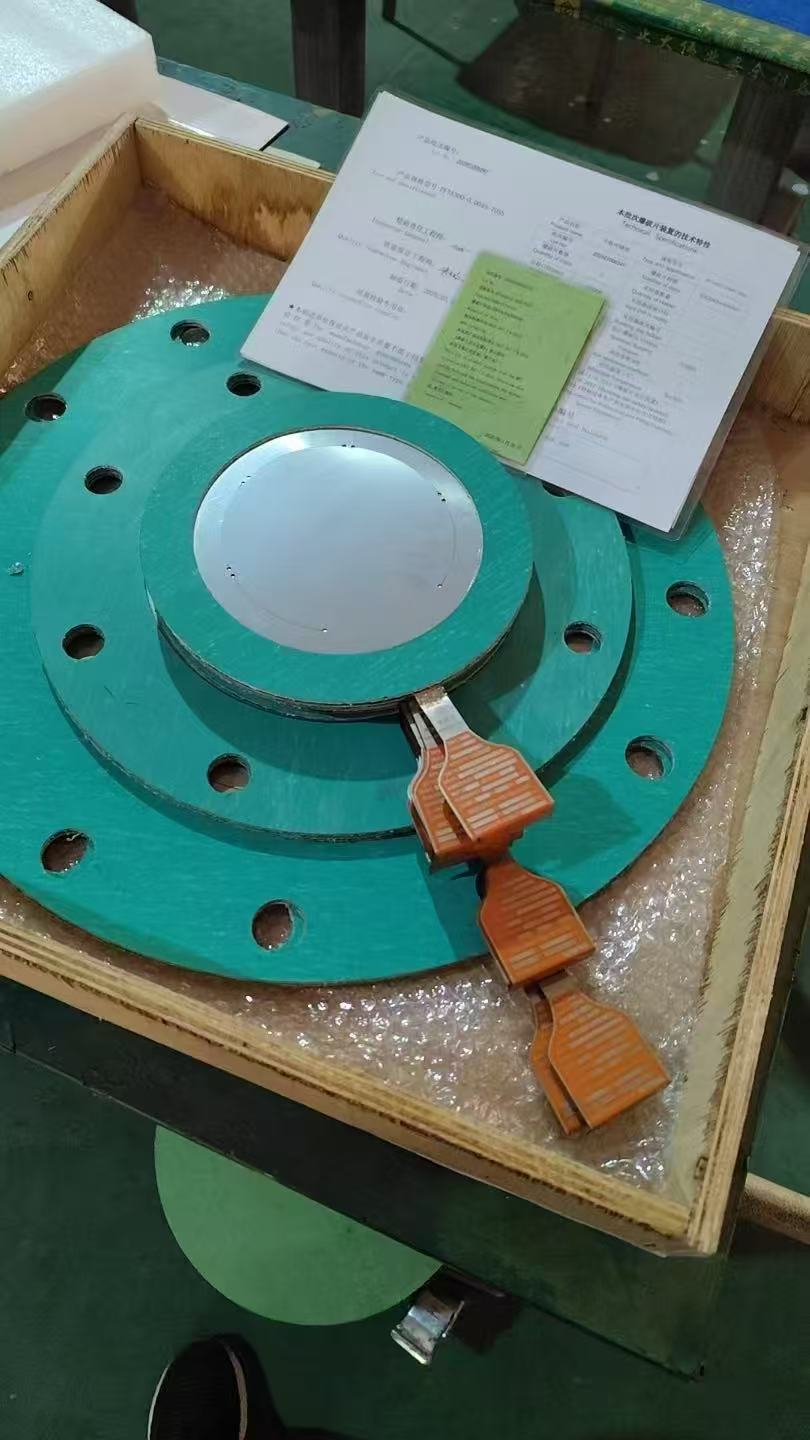

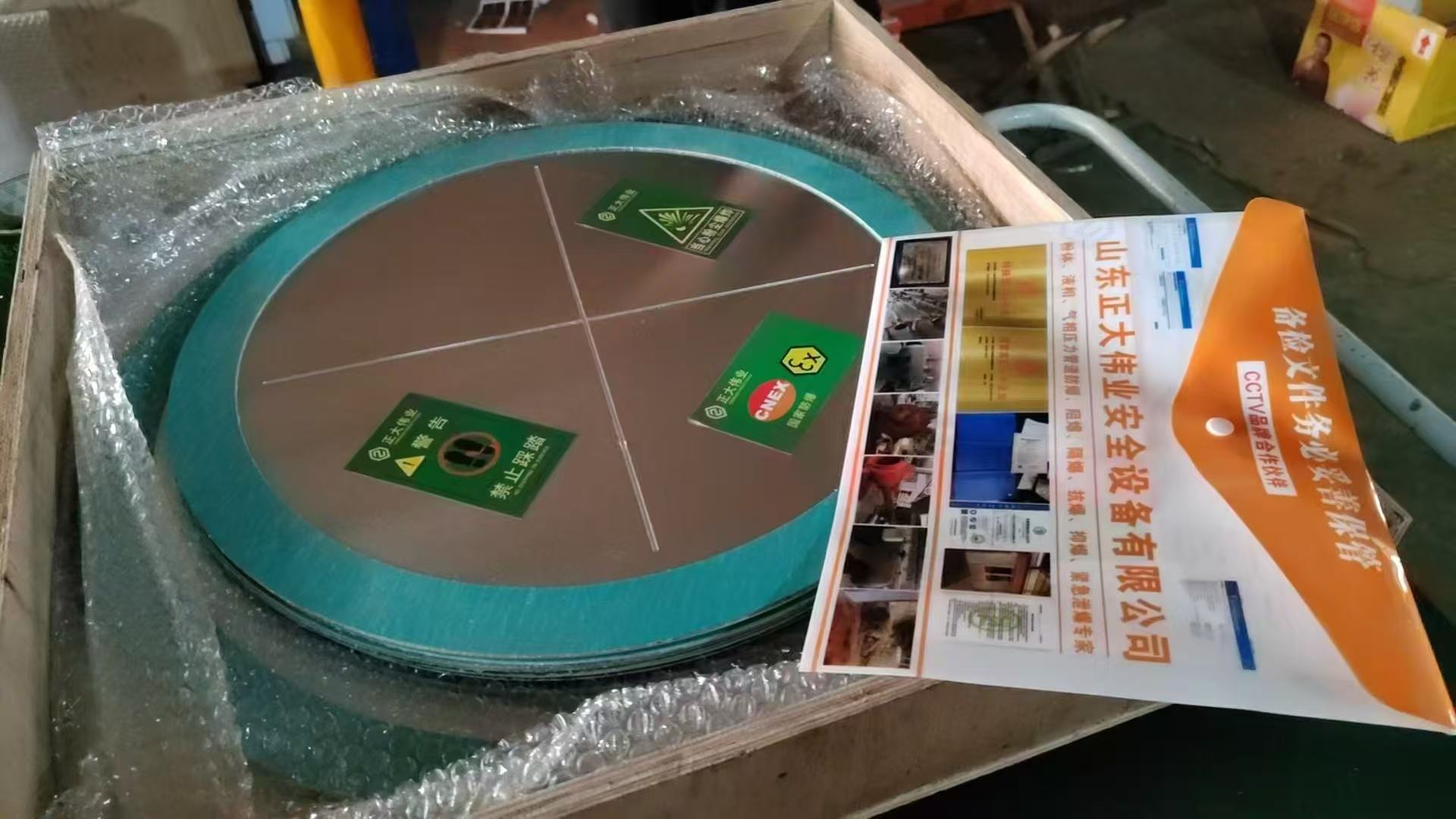

Disque de rupture plat pour évent de réservoir
Modèle de produit : ZD-FL05 (Disque de mise à l'air libre du réservoir)
Matériau : Souvent du papier aluminium, de l'acier inoxydable fin ou des matériaux recouverts de PTFE.
Conception : Membrane très fine et plate conçue pour une pression différentielle extrêmement faible.
Fonction : Protège les réservoirs de stockage contre l'affaissement dû au vide lors de la vidange ou d'une chute de température. Peut également assurer une décharge minimale en cas de surpression.
Pression de fissuration : Typiquement 0,01 barg à 0,1 barg (1 à 10 mbar).
Utilisation principale : Réservoirs de stockage atmosphériques pour produits chimiques, huiles, eau et silos. Décompression d'urgence du vide sur les réacteurs et les cuves.
Sélection du type en fonction de l'installation:
Si installé en amont d'une soupape de sécurité, toidoit sélectionner « Non-fragmentant »conception (par exemple, ICON™) pour éviter que les fragments n'endommagent la valve.
Pour une utilisation autonome ou une installation en aval d'une soupape de sécurité, des modèles standard peuvent être choisis.
Médias et matériel: Pour les milieux corrosifs, privilégier Acier inoxydable(par exemple, 316L) ou des modèles avecRevêtements résistants à la corrosion.
Pression et certification:
Vérifiez le fonctionnement de l'équipement Pression de service maximale admissible (MAWP)et requisPression d'éclatement.
Vérifiez que le produit possède les certifications sectorielles ou régionales nécessaires (par exemple,ASME, PED, API).

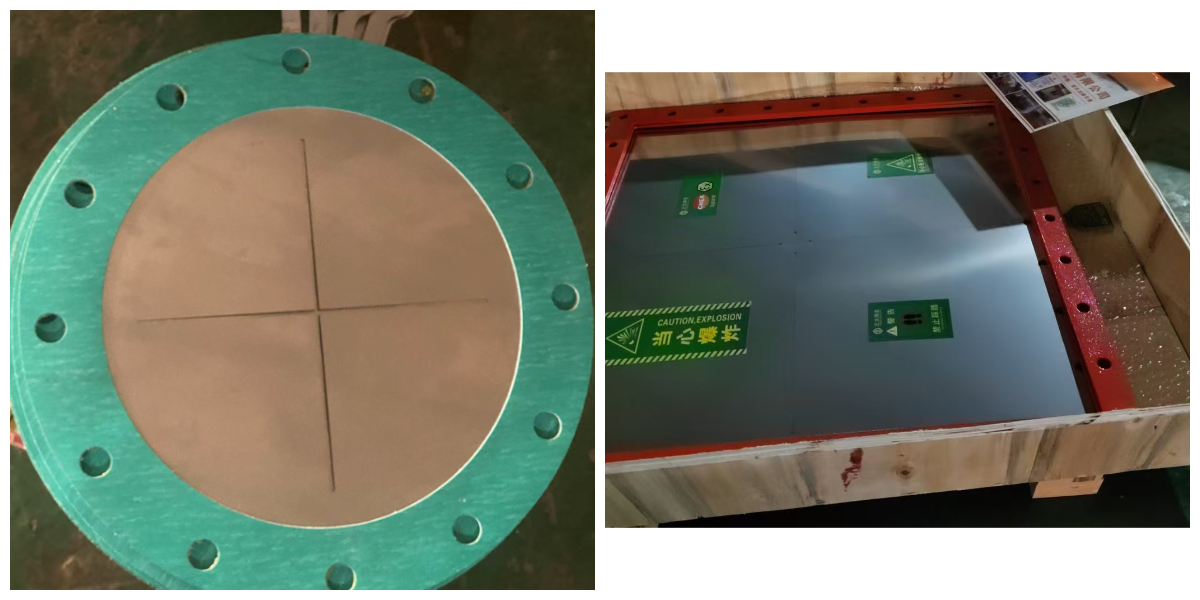

Présentation du produitUn disque de rupture plat est un dispositif de sécurité à usage unique, conçu pour la protection contre les surpressions mécaniques. Il est doté de rainures de rupture usinées avec précision qui provoquent une rupture instantanée à une pression prédéterminée, relâchant rapidement la pression et protégeant ainsi les équipements principaux du système, plus coûteux, contre les dommages.
Industries d'application typiques |
Chimique et PharmaceutiqueRéacteurs, équipements de séchage, systèmes de tuyauterie.
Pétrole et gazRéservoirs de stockage, camions-citernes (conteneurs-citernes, wagons-citernes ferroviaires), pipelines de traitement.
Traitement des aliments et des poussières: Dépoussiéreurs, systèmes de transport pneumatique.
Aérospatiale et militaire(modèles spécifiques) : Systèmes hydrauliques et pneumatiques.
Conseils en matière d'action et d'approvisionnement |
Les disques de rupture étant des éléments de sécurité essentiels, il est recommandé, avant de procéder à votre choix et à votre achat définitifs :
Définir les conditions de fonctionnement: Composition détaillée du fluide, température, fréquence du cycle de pression, besoin de résistance au vide, etc.
Demander des documents: Contactez les fabricants ou fournisseurs qualifiés pour obtenir les informations spécifiques au modèle.Fiches techniques en anglais (TDS), certificats de matériaux et documents de certification.
Rechercher une consultation d’expertsPour les applications critiques ou complexes, consultez un ingénieur spécialisé en équipements de sécurité.
